Светодиодные стробоскопы и ДХО — делаем сами

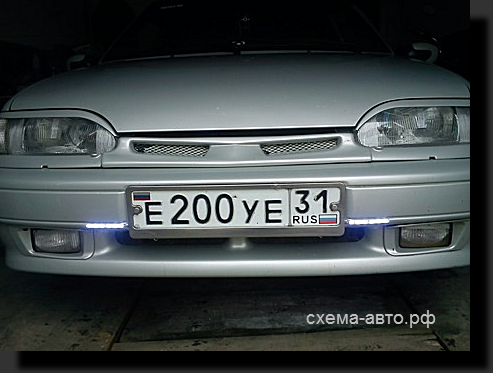

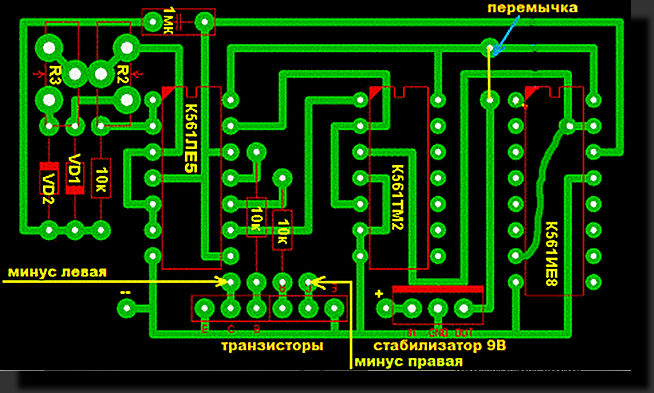

Всем доброго времени суток. В общем сделал я себе неделю назад ДХО из ленты и они же стробоскопы. Делается всё не сложно, главное чтобы было немного времени и усердия. Итак начнём… Схема для печатной платы.

.

Светодиодные стробоскопы и ДХО - делаем сами

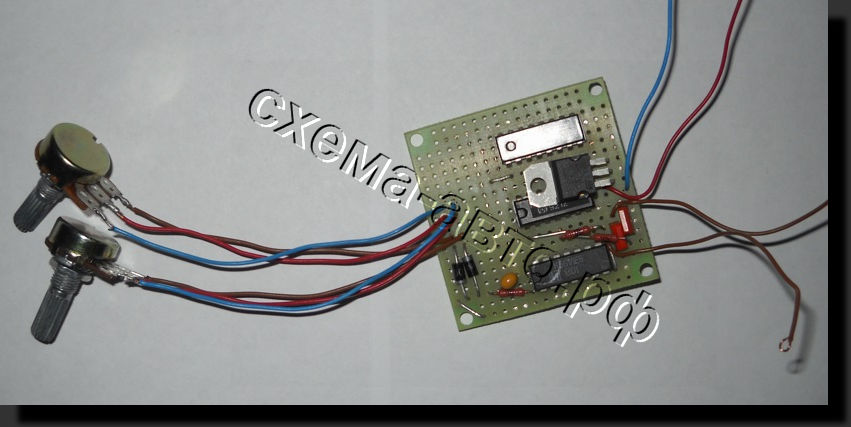

Сам процесс пайки не фотографировал, вот готовая плата

Светодиодные стробоскопы и ДХО - делаем сами

вид с лицевой стороны платы
.
Светодиодные стробоскопы и ДХО - делаем сами

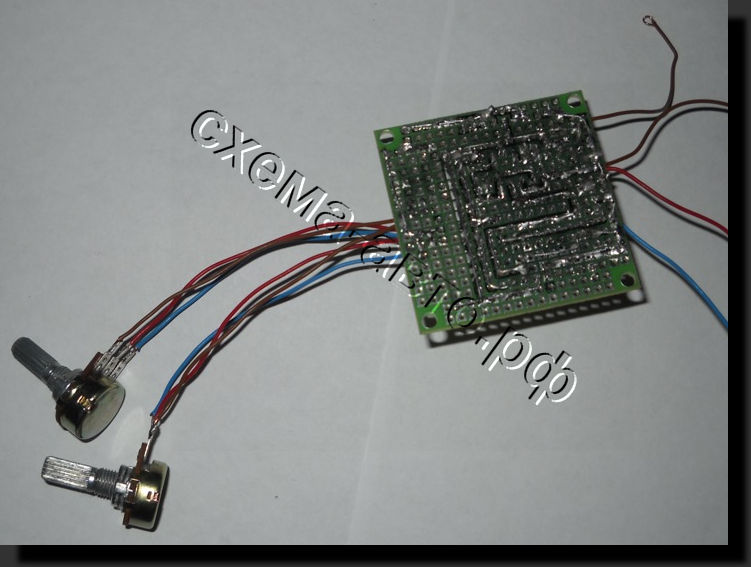

обратная сторона платы
.
Еще изготовил корпус и поставил еще переключатель режима стробоскопа и ДХО, с контрольной лампочкой»>
.
И так нам понадобится:
  • Микросхемы:
  • К561ЛЕ5
  • К561ТМ2
  • К561ИЕ8
  • Транзистор взял КТ315А
  • Конденсатор керамический на 1мкФ
  • Резисторы 3шт. на 10кОм 0,125Вт
  • Переменные резисторы 2шт. на 1МОм
  • Диоды 2шт. у меня стоят 1N4007
  • Стабилизатор на 9В и ток нагрузки не менее 1А, у меня импортный MC7809 с током нагрузки до 1,5А
  • Плату я изготавливать не стал, взял заготовку в магазине
  • Паяльник и припой
.

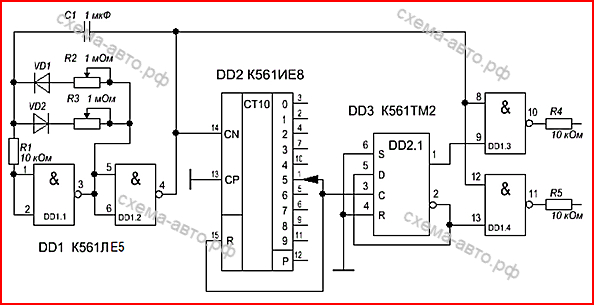

Светодиодные стробоскопы и ДХО - схема
.

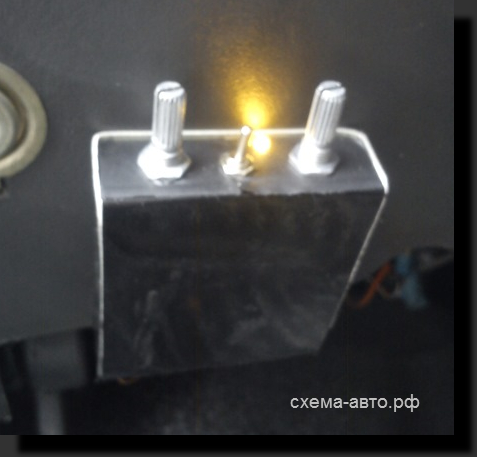

Еще изготовил корпус и поставил переключатель режима стробоскопа и ДХО, с контрольной лампочкой.

Светодиодные стробоскопы и ДХО - делаем сами Снимок11 Снимок12 Светодиодные стробоскопы и ДХО - делаем сами

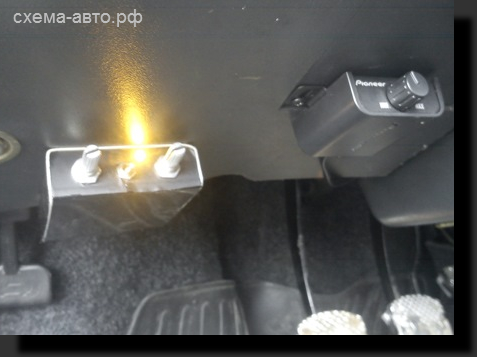

Еще изготовил корпус и поставил еще переключатель режима стробоскопа и ДХО, с контрольной лампочкой

.



Автор; Сергей Зеленин    г.Старый Оскол

.
