Стабилизатор напряжения стоп/габарит своими руками

Стабилизатор напряжения стоп/габарит своими руками. Расскажу сегодня про две схемы режима стоп/габарит. Первая схема, это стабилизатор напряжения для светодиодных модулей стоп/габарит. Принцип действия стабилизатора таков, при включении габаритов модули светятся в пол накала, а при нажатии на педаль тормоза этот же модуль загорается в полную яркость.

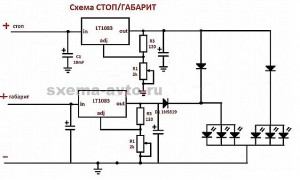

Схема:

Стабилизатор напряжения стоп/габарит своими руками

для того что бы настроить стабилизатор напряжения, нужно сначала включить тормоз и с помощью резистора R1 подобрать яркость для режима стоп. Затем включить только габариты, и с помощью резистора R2 снизить яркость до нужной. Таким образом можно регулировать яркость постоянно, пока не добьешься нужных результатов.
Вот так выглядит печатная плата:

Стабилизатор напряжения стоп/габарит своими руками

Сам файл печатки в формате *.lay можно скачать Здесь

Стабилизатор напряжения стоп/габарит своими руками

Так выглядит сам стабилизатор в сборе:

Стабилизатор напряжения стоп/габарит своими руками

Вот пример свечения модулей по принципу этого стабилизатора напряжения:
Габарит

Стабилизатор напряжения стоп/габарит своими руками

.

Стабилизатор напряжения стоп/габарит своими руками





Вторая схема.

Принцип действия стабилизорота таков, при включении габаритов загорается часть модуля т.е. какой-нибудь рисунок на модуле и светится в пол накала, при нажатии на педель тормоза загорается весь модуль в полную яркость в том числе и рисунок на модуле

Стабилизатор напряжения стоп/габарит своими руками

Тут принцип настройки стабилизатора точно такой же как и в предыдущей схеме. отдельно настраивается яркость режима стоп, а затем настраиваем режим габарит. Таким образом можно регулировать яркость постоянно, пока не добьешься нужных результатов.

Вот так выглядит печатная плата:

Стабилизатор напряжения стоп/габарит своими руками

Сам файл печатки в формате *.lay можно скачать Здесь

Вот пример свечения модулей по принципу этого стабилизатора напряжения:
Габарит

Стабилизатор напряжения стоп/габарит своими руками

стоп

Стабилизатор напряжения стоп/габарит своими руками



Понравилась статья? Поделиться с друзьями:
Комментариев: 9
  1. MikolaicH

    Подскажите, можно ли вместо LD1084 поставить стаб 7812?

    1. admin (автор)

      Честно сказать…не знаю…

    2. cernolev

      не могу открыть файл распечатке платы

  2. MikolaicH

    Собрал на LM 317, чуток греется, должно ли быть так?

  3. admin (автор)

    Ну, если немного, то ничего страшного нет и смотря ещё за какое время работы??

  4. MikolaicH

    Вообще думаю можно, главное , чтоб не был превышен ток, на который рассчитан сам стаб. Схему немного «растянул», чтоб можно было поставить небольшой радиатор.

    1. admin (автор)

      Полностью с вами согласен…

  5. 098488

    Сколько ват конденсаторы и резистор рбычный?

    1. admin (автор)

      конденсаторы берите на 25 Вольт, резисторы обычные.
