Данную статью, решил посвятить «кулибиным» или тем кто любит делать поделки для авто своими руками, на этот раз я вам расскажу как сделать простой воздушный компрессор из подручных материалов.  Всё началось с того, что у меня в гараже долго стоял старый холодильник, я даже не помню морозил он или нет, но мотор от него (компрессор) был рабочим. Компрессор в гараже пригодится всегда, где колесо подкачать, где что дунуть, где подкрасить, короче я считаю нужная вещь.

Снял с холодильника компрессор, правда он был весь ржавый, в паутинах, но ничего немного стараний и всё оттерлось и покрасилось в конце.

Компрессор своими руками

Там же в гараже валялся и ресивер, правда уже и не помню откуда он взялся.

Компрессор своими руками
Потом пошел в магазин и закупил всё остальное, а именно;
  •  — Лента-фум
  • — Реле давления РДМ-5
  • — Штуцер 10*1/2″
  • — Манометр…
  • — Кран пятиходовой для насоса ВР-НР…
  • — Переходник 1″*1/2″…

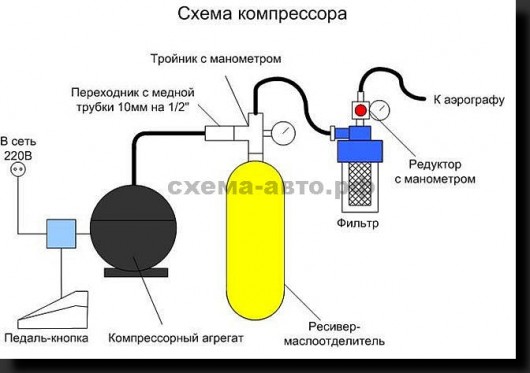

А вот и сама схема подключения, давольно таки проста…

Компрессор своими руками

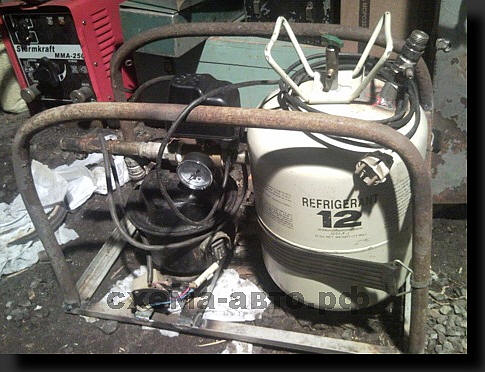

Сам процесс как я собирал, наверное описывать не буду, итак всё ясно из картинок, просто покажу что получилось в конечном итоге…

Компрессор своими руками

Компрессор своими руками

Когда всё собрал и первый раз запустил, сразу посмотрел, что накачивает до 3.5 бар и отключается, как только давление становится меньше 2 бар, то он включается, качает приблизительно вот так — по времени…

0.5bar — 34 сек.
1bar — 1 мин. 13 сек.
2 bar — 2 мин. 35 сек.
3 bar — 4 мин. 9 сек.
3.5 bar — 5 минут

Сам сварил каркас, надо только теперь купить редуктор и влагоотделитель

Компрессор своими руками

Теперь наверное буду учиться аэрографии))

Компрессор своими руками

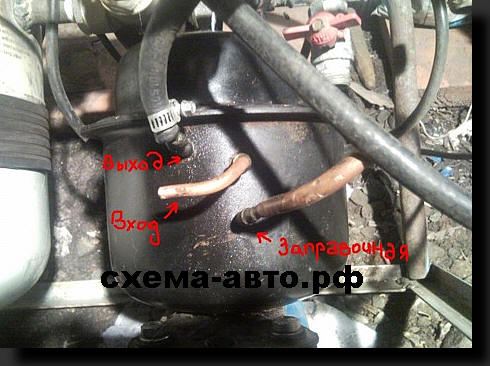

По поводу того, какая трубка куда подключается…Я разбирался так включил компрессор, откуда дует воздух там значит и выход, потом уже и подключал всё остальное. Сам компрессор от холодильника «Бирюса-14», вот маркировка компрессора: ХКВ5-1ЛБ УХЛ, но подойдет конечно любой от любого холодильника.

Ну вот и конечный итог, я думаю что получилось неплохо…

Компрессор своими руками

Автор:  Виктор Струценко,  г.Омск
