Делаем подсветку на ручки в салоне своими руками

Задался я, как-то идеей сделать подсветку на ручки в салоне, а то зимой темнеет рано, да и не только из-за этого просто удобно и красиво. Садится например незнакомый человек в машину и сразу видит где ручки открытия. Дел не так уж и много, зато сделал раз и любуйся. Тока они жрут мало, перегорают ну очень редко, вот решил поделиться фотоотчетом проделанной работы.

Итак что нам понадобится…

  • Светодиоды, лучше брать синего цвета ( на фотках зеленого, это я сперва зеленые ставил, но потом переделал на синие)—4 штуки
  • 4 резистора на 500 Ом
  • 8 клемм типа «мама» и 8 клемм типа «папа»
  • И 4 клеммы на корпус



Делаем подсветку на ручки в салоне своими руками

Теперь припаиваем резисторы к светодиодам, к какой ноге всё равно…

 Делаем подсветку на ручки в салоне своими руками

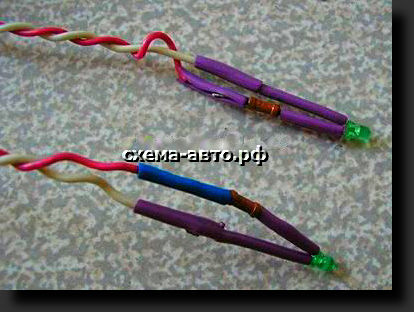

Теперь всё аккуратно изолируем, кто чем может….

Делаем подсветку на ручки в салоне своими руками

И припаиваем провода…
Делаем подсветку на ручки в салоне своими руками

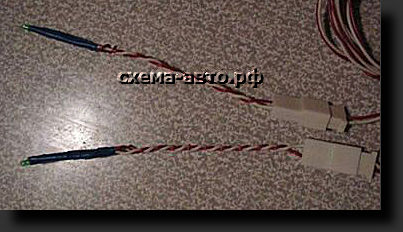

На расстоянии приблизительно 20 сантиметров от светодиода делаем клемное соединение

Делаем подсветку на ручки в салоне своими руками

Теперь, что делаем в салоне, конечно разбираем двери и в кожухе ручки проделываем отверстие. Я измерял светодиод штангель-циркулем и потом подбирал сверло, но это кому как удобней… Главное чтобы в отверстие светодиод входил туго, потом можно посадить и на клей, но я на клей не сажал ( может ещё что придется переделывать:-) Когда проведёте проводку всех диодов со всех дверей, решите куда их подключать я подключил к прикуривателю. После подключения если вдруг какой-то светодиод не горит то поменяйте полярность, то есть провода местами, но только на том диоде который не горит. Так как на светодиодах есть плюс и минус. Если перепутали полярность, то они не перегорают не бойтесь. Яркость свечения можно подобрать резисторами от 500Ом до 3 Ком, путем экспериментов.
Что получили:
Делаем подсветку на ручки в салоне своими рукамиДелаем подсветку на ручки в салоне своими руками
Сделайте один раз и будете пользоваться и любоваться своим внедрением.
Понравилась статья? Поделиться с друзьями:
Комментариев: 3
  1. Чеширский кот

    А я поставил через обычное зарядное устройство от мобильного, развёл все провода и воткнул, правда, с обратной стороны… Т.е. не со стороны оси, а со стороны загнутого конца ручки. У меня Мицубиси Лансер, ручки осью сзади, рычагами вперёд. Видно всё прекрасно )))
    ПыСы. Синие светодиоды самые интересные по цвету ))) Испробовал много разных цветов и остановился на синем )))

  2. hardrunner74

    а еще эффектней подсвечивание наружных ручек при снятии с охраны,кроме того это практично ночью.

  3. Евген

    Я сейчас в свой мерс подобное делаю нооо с RGB лентой, красивее смотрится :)
