Сейчас у америкосов пошла новая тенденция, дублировать поворотник на зеркальном элементе!
как оказалось это можно сделать и самому!
Снимаем зеркала (стёкла) с авто и несём домой.
Инструмент:

Делаем поворотник на зеркале своими руками

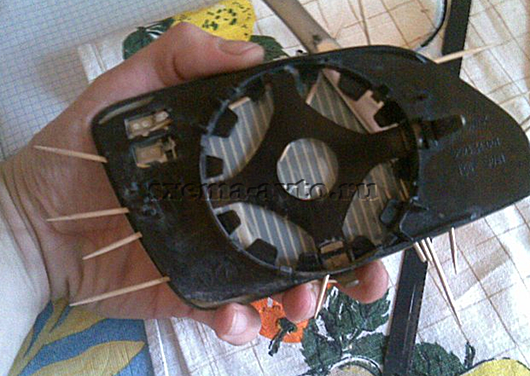

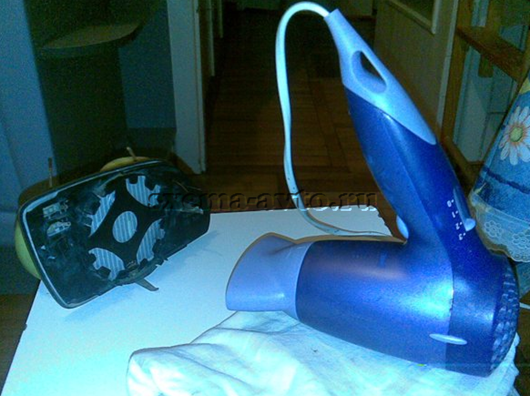

Феном разогреваем зеркало и с помощью ножа и зубочисток снимаем стекло с пластика:

Делаем поворотник на зеркале своими руками

.

Делаем поворотник на зеркале своими руками

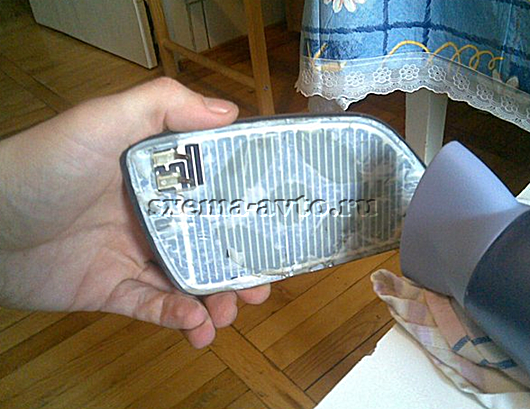

Снимаем так,чтоб белая клейкая поверхность осталась на стекле а не на пластике.Она служит как для крепления зеркала к пластику,так и прикрывает нагревательный елемент.После етого опять греем

Делаем поворотник на зеркале своими руками

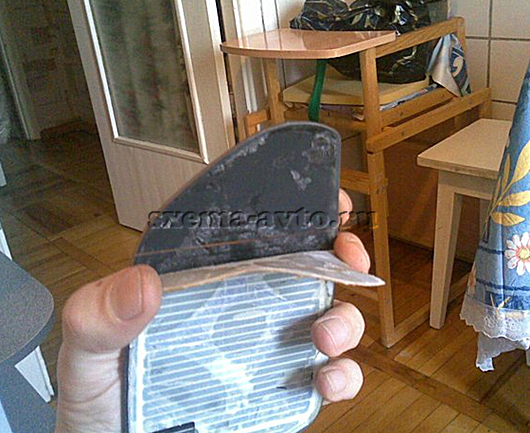

Окуратно поддев ножом нагревательный елемент,оттягиваем его

Делаем поворотник на зеркале своими руками

На тетрадном листе в клеточку делаем шаблон нашего повторителя (геморойно,но надо.Дело в том,что диод,даже белый ультраяркий не пробивает чёрный слой на нашем зеркале,его придёться снимать,но об этом позже)

Делаем поворотник на зеркале своими руками

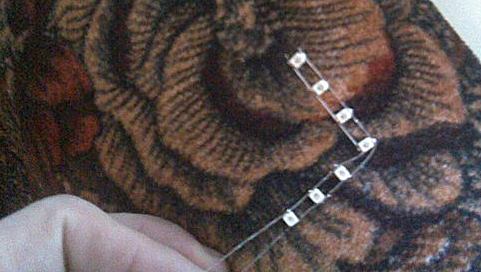

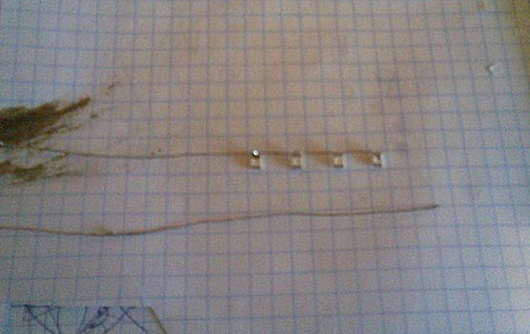

Я размечал через 5мм.Потом на том же тетрадном листе (по клеточкам не прогадаешь с расстоянием между диодами) параллельно подпаиваем на отрезок любого одножильного провода диоды.У меня 7 штук.

Делаем поворотник на зеркале своими руками

Получаем вот такой нехитрый «светильник»

Делаем поворотник на зеркале своими руками

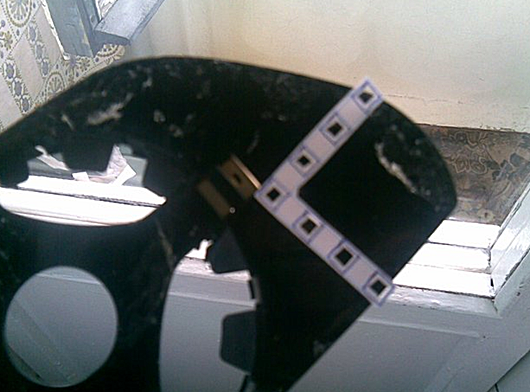

Крепим бумажный шаблон на зеркало

Делаем поворотник на зеркале своими руками

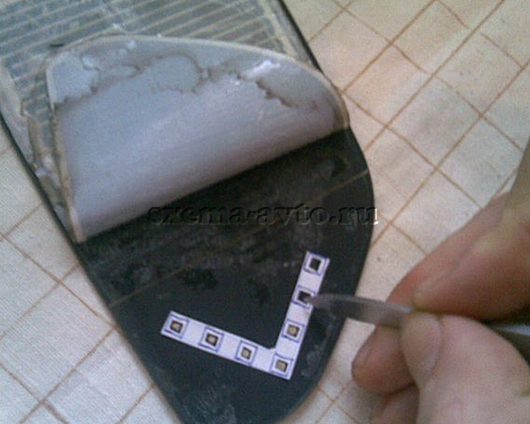

А вот теперь начинается Геморой с большой буквы.Делаем разметку.Нужно окуратно снять черный слой,не повредив зеркальный! Я это делал скальпелем

Делаем поворотник на зеркале своими руками

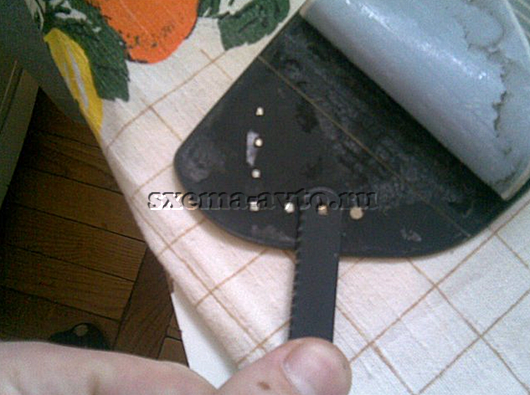

После нанесения разметки снимаем шаблон и округляем метки.Мне идеально подошло отверстие на ножовочном полотне.Контур чертил иголкой

Делаем поворотник на зеркале своими руками

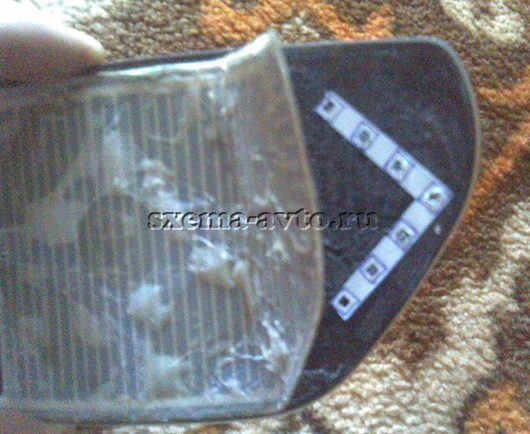

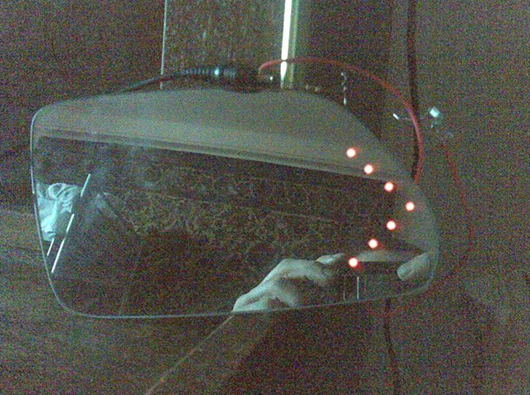

Дальше всё просто:с помощью небольшого количества термоклея крепим наш «светильник» к зеркалу,в местах,где наибольшее расстояние между дорожками нагревателя делаем дырки и выводим концы от «светильника»,делаем отверстия в пластике-креплении под эти же концы,снова греем феном,садим всё на место, короче говоря,производим сборку в обратном порядке. После чего получаем результат

Делаем поворотник на зеркале своими руками

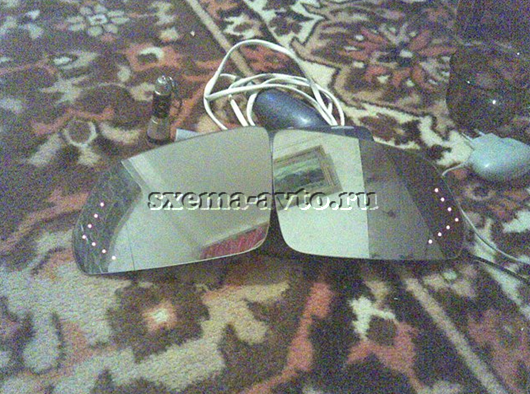

Вышеперечисленное делаем со вторым зеркалом и получаем:

Делаем поворотник на зеркале своими руками

Ставим на машину и подключаем через сопротивление,соблюдая полярность к повторителю,который уже имеется на нашем зеркале.

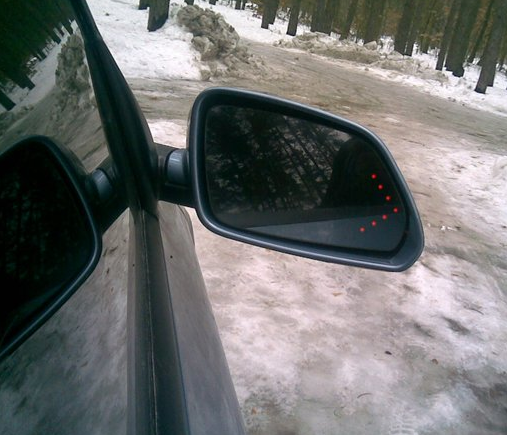

На машине выглядит так:  днём

Делаем поворотник на зеркале своими руками

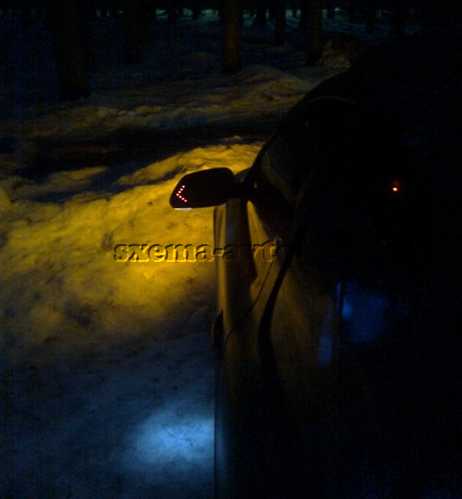

ночью

Делаем поворотник на зеркале своими руками



Понравилась статья? Поделиться с друзьями:
Комментариев: 5
  1. Руслан

    Подскажите маркировку светодиодов, либо какой маркт можно взять?

    1. Стас

      Да, любые можно брать , главное рассчитать на 12 вольт. Я думаю штуки по три последовательно, любые подойдут…

  2. Руслан

    Но я правильно понял, что это должны быть СМД-светодиоды?

  3. Стас

    Это могут быть любые диоды…

  4. Юрий

    Я менял зеркала на зеркало с частичной проницаемостью (любое бывает,от 10до 95%) ,и тогда светодиоды отлично видны .
