USBasp программатор AVR микроконтроллеров делаем сами

В инете сказано, что USBasp — один из наиболее простых для повторения AVR USB программаторов. + требует минимум внешних компонентов, имеет несколько готовых вариантов разводки печатной платы и оболочек для программирования, а также может работать под Linux и MacOS.

То что нужно! Делаем )))

Процесс изготовления

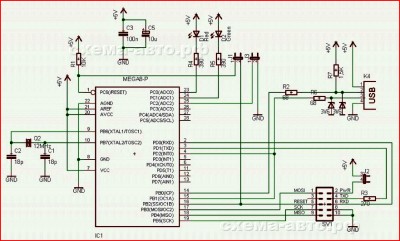

1. Нашел схемку программатора на контроллере Mega8. Требуется минимум навестных элементов

Снимок45



2. Модифицировал печатную плату под свой корпус. Пришлось немного попотеть, чтоб впихнуть в корпус от сплиттера в одну линейку и МК, и USB-разъем и IDC-10. Результат превзошел мои ожидания )

85cf268s-960

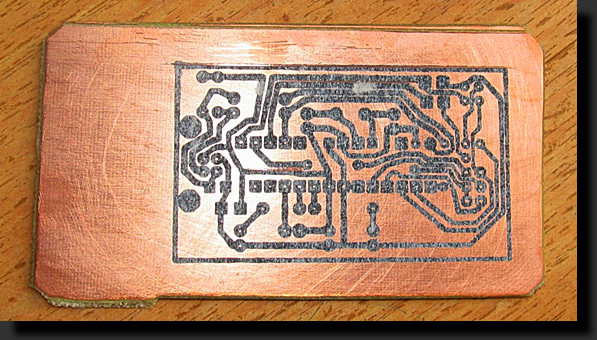

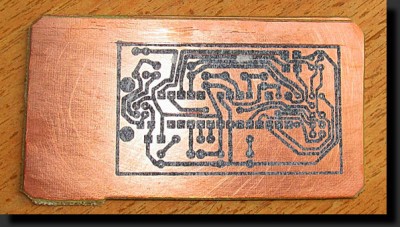

3. Переносим рисунок с чудо-бумаги на плату. Дорожки немного расплылись — не беда. Исправим это с помощью иголки (булавки, или еще чего острого).

Снимок46

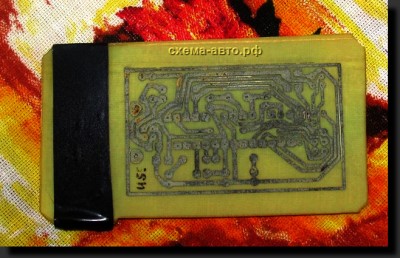

4. Процесс травления уже позади. Плата промыта и просушена.

Снимок47

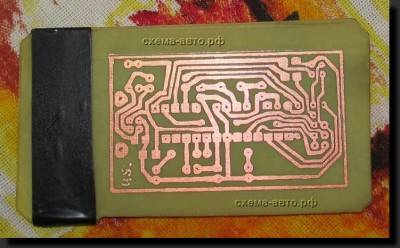

5. Стираем растворителем тонер — получаем готовые дорожки для будущего устройства

Снимок48

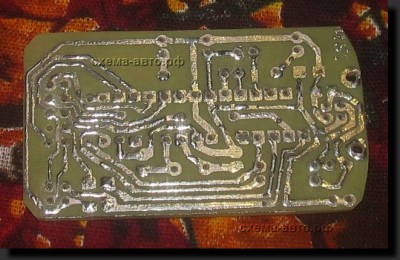

6. Далее слесарно-монтажные работы — пилим, сверлим, точим, лудим (последовательность выбирайте сами)

Снимок49

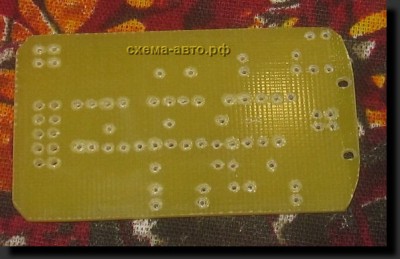

7. Получилась компактная плата, пока еще без элементов.

Снимок50

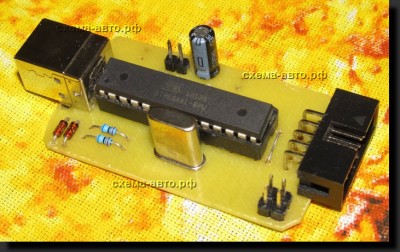

8. Пичкаем плату нужными элементами. Пока без светодиодов и разъем IDC-10 слишком длинный (торчит из корпуса)

Снимок51

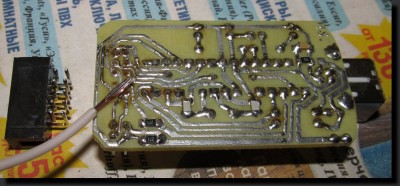

9. Выпаиваем Г-образный IDC-10 разъем. Вместо оплетки для лужения (и прочих премудростей) использовал обычный многожильный провод. Получилось аккуратно и быстро )))

Снимок52

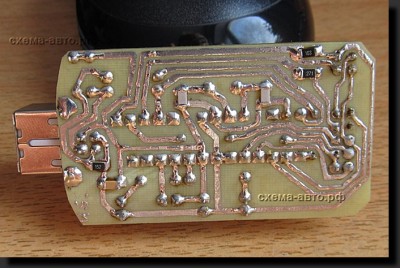

10. Припаиваем SMD-компоненты. Вид со стороны дорожек. Все делалось паяльником на 60Вт с жалом 5мм в диаметре. Таким нужно еще наловчиться…

Снимок53

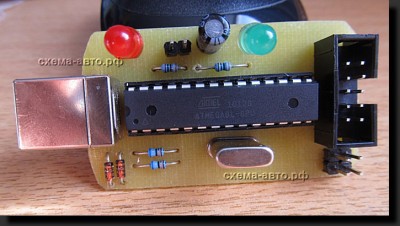

11. Не все резисторы получилось перевести на SMD. Вид со стороны компонентов.
Как видно, контроллер — USB — IDC-10 плотно расположены… Кварц взял обычный, благо высота корпуса позволяет.

Снимок54

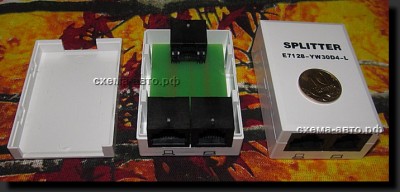

12. А вот и корпус, куда будет помещен программатор. Очень полезная штука )

Снимок55

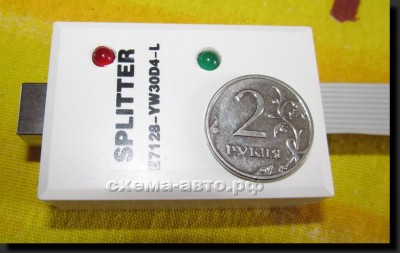

13. Устройство благополучно внедрено в «шкурку сплиттера». Компактно вышло.

Снимок56

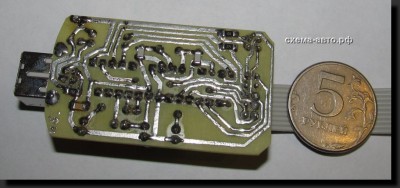

14. Размер платы по сравнению с 5 рубленными «монетками»

Снимок57

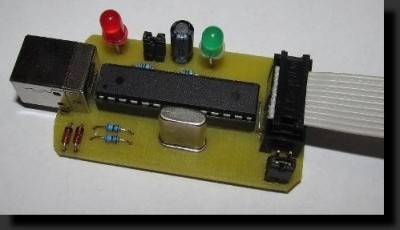

16. Конечный итог…

Снимок58

Доработанная печатная плата USBasp программатора:  СКАЧАТЬ в формате Lay
Программирование микроконтроллера Mega8

1. Прошиваем микроконтроллер с помощью этого программатора:
Простой LPT программатор AVR микроконтроллеров (5-ть проводков)
Заливаем файл прошивки под названием «usbasp.atmega8.2007-10-23.hex» из архива в конце статьи…

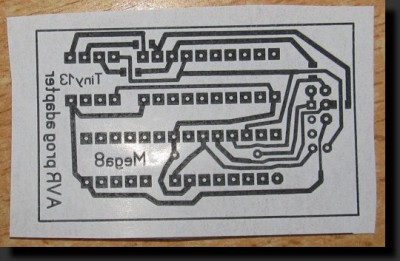

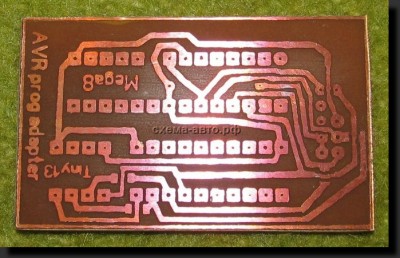

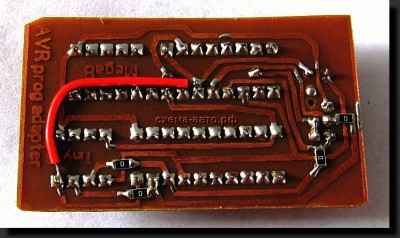

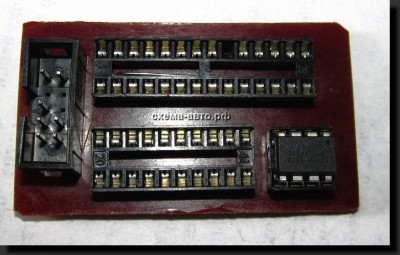

Подключаем к программатору адаптер для программирования микроконтроллеров.

Снимок59



Снимок60



Снимок62



Снимок63

Данные для самостоятельного изготовления можно взять здесь…

Печатная плата адаптера в формате lay для Sprintlayout

Снимок64

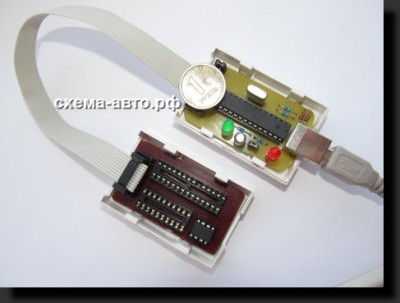

При подключении USB будет постоянно светиться зеленый (красный) светодиод

Установка драйвера для USBasp

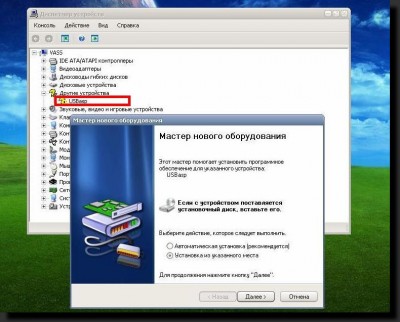

1. Можно было запрограммировать и в самом USBasp программаторе, подключив к нему простой программатор согласно распиновке. Если все собрано и запрограммировано верно, то устройство при подключении к ПК определится и «попросит» установить двайвер.

Снимок65

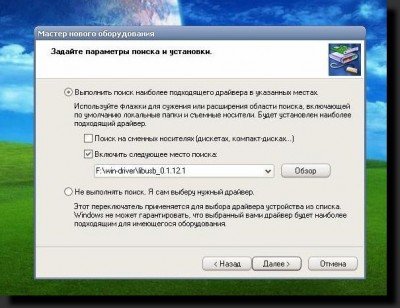

2. На что ему вежливо ответим выбрав папку со скаченными и разархивированными двайверами.

Снимок66

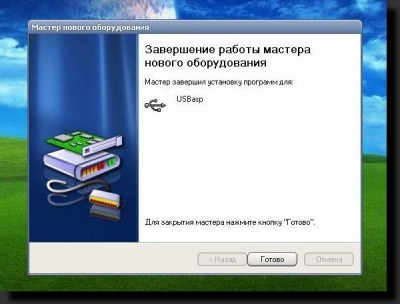

3. Драйвера успешно установятся, если схема собранна верно и МК тоже прошит верно.

Снимок67

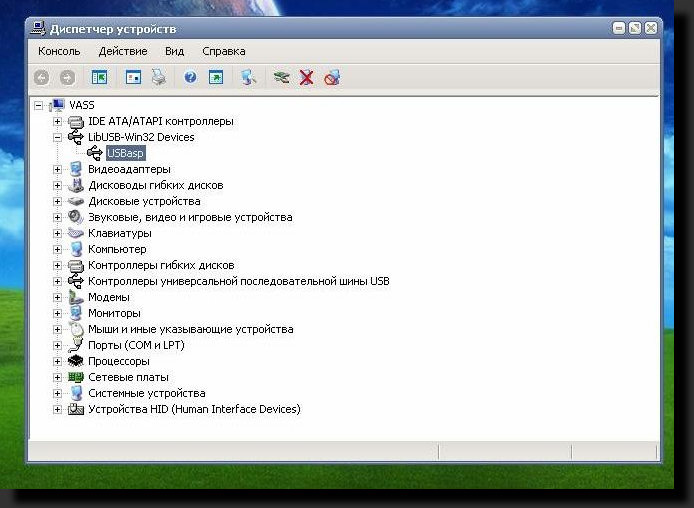

4. В диспетчере устройств определится программатор как: LibUSB-Win32 Device.
Радуемся, и тестируем )

Снимок68



Проверка работоспособности программатора

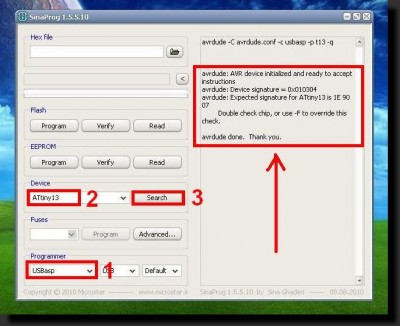

1. В качестве програмки использовал avrdude в оболочке Sinaprog1.5.5.10.
Можно использовать и приложенное к архиву оболочкуUSBASP_AVRDUDE_PROG
Для проверки доступа к Attiny13A привожу пошагово такую инструкцию. Контроллер опознан, можно заливать прошивку в Attiny13A .

Снимок69



Необходимые данные для повторения устройства находятся в этом архиве:

Прошивка, программа, печатка, драйвер

Всем удачи!
