Самая простая плавная подсветка и затухание

панели приборов приоры

Название заголовка говорит само за себя. Сделал данное «устройство» для панели приборов приоры, летом прошлого года. Тогда я и в помине не знал как конструировать схемы. Но кому нужно тот без труда добавит: регулятор напряжения и винтовые зажимы. А так схема работает 9 месяцев и без нареканий.

Все что нам понадобится:

  • Биполярный транзистор КТ817
  • Конденсатор 470 мкФ 16 в
  • Резистор у меня 4 Ком (подбирается опытным путем).

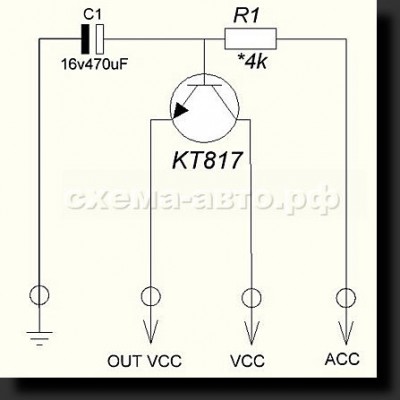

Самая простая плавная подсветка и затухание схема

Снимок7



Снимок10

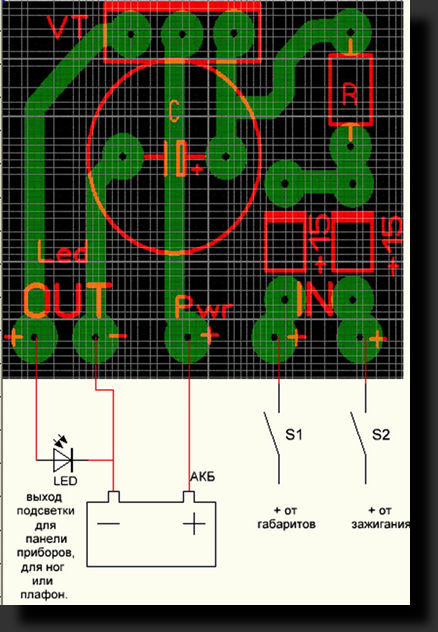

На плате (Pwr +) постоянный плюс, т.е при выключении зажигания на нем присутствует положительный потенциал. А где написано (+15 IN) это управление от габариток и от зажигания также положительным потенциалом.

Диоды нужны для того, чтобы включить подсветку в панели, от габариток или от зажигания (точнее чтобы при включении одним из способов, не было наводок на другое). Если включать только от габариток, то диоды вообще не нужны.

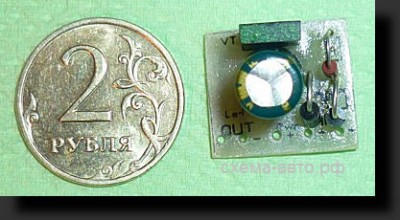

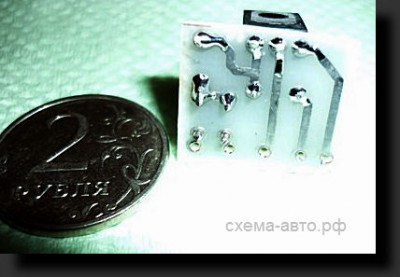

Самая простая схема плавного затухания фото Самая простая схема плавного затухания фото

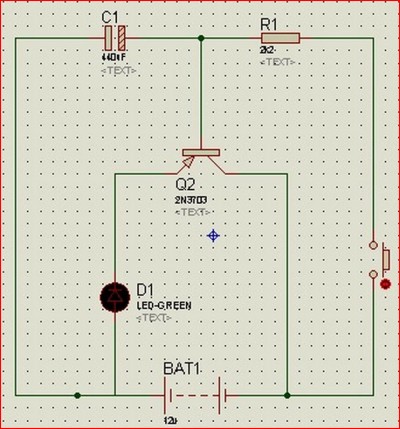

А эта схема управления МИНУСОМ.

Снимок11

 Ну и небольшое видео…

И конечно если вдруг кому нужна ПЕЧАТКА

Автор;Набиуллин Ильшат.

.
