Реле выключения салонного света при открытых дверях.

Снимок32

Порой приходится ковыряться или сидеть в машине с открытой дверью. Что он попусту не горел, изготовлено реле — полная замена штатному, простому 5-ти контактному электромагнитному реле. Итак, реле, выключающее освещение салона через 5 минут.

.





Реле выключения салонного света при открытых дверях.

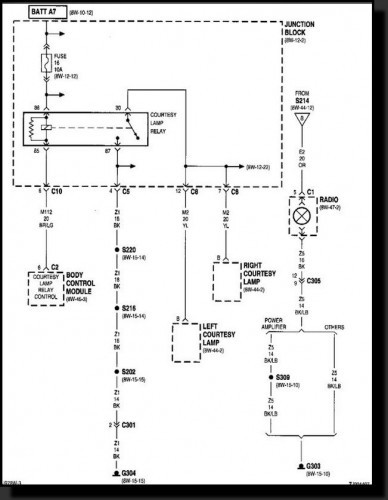

Штатная схема освещения салона.

Реле выключения салонного света при открытых дверях.

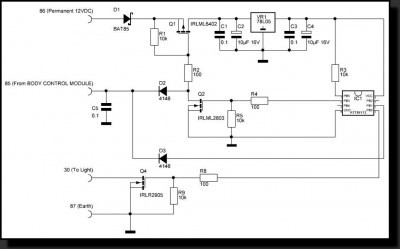

Принципиальная схема нового реле.
Реле выключения салонного света при открытых дверях.

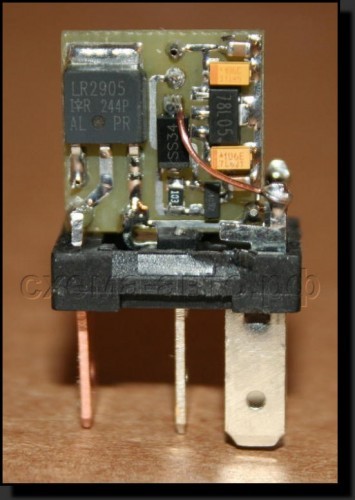

Готовое реле.

Реле выключения салонного света при открытых дверях.
Все уместилось в корпусе обычного 5-ти контактного мини-реле. Просто вынимаем старое из салонного блока реле и предохранителей и вставляем новое.

Поскольку задача стояла минимизировать изменения в штатной проводке, пришлось немного помудрить — реле теперь запитано постоянно. Для оптимизации токопотребления сделано включение внутреннего стабилизатора только после подачи управляющего сигнала. Тем самым, потребление в дежурном режиме — микроамперы, даже не удалось замерить китайским тестером. Бонусом получено плавное разгорание и затухание освещения.

Документация, схемы, прошивка — тут…
