Независимая подсветка дверей на светодиодах RGB

Снимок8

В данной теме я расскажу как я сделал себе подсветку дверей. Делать банальную однотонную подсветку я не хотел и решил сделать подсветку всех цветов, управляемую дистанционно. При чем в данном варианте каждая дверь светит независимо. То есть подсветка включается только под той дверью которую открываешь.

Что для этого потребуется:

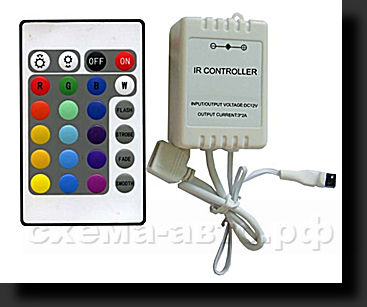

— RGB Контроллер.

контроллер

— 5 Реле 12В.

реле фото

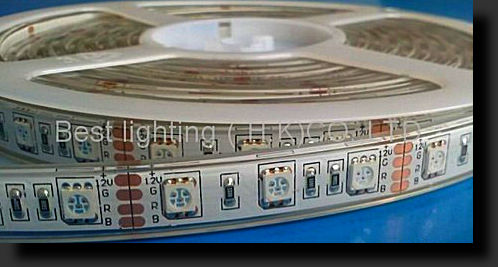

— RGB Лента SMD5050 12В.

светодиодная лента...

— Гора проводов =).

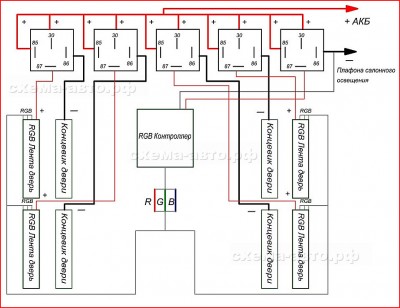

Специально нарисовал схему подключения.

Независимая подсветка схема

В данной схеме не учитывал установленный предварительно импульсный стабилизатор. По поводу плафона освещения подключение может отличаться, себе собирал месяцев 5 назад и не помню + на плафоне отвечает за общее питание или -. В общем нужно будет найти провод в плафоне освещения на котором появляется + или — при открытии любой из дверей.

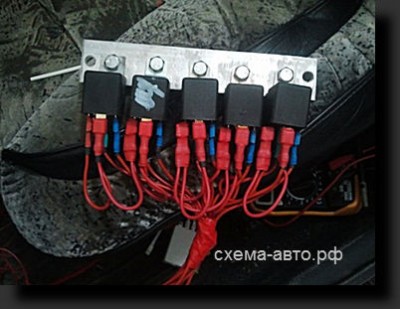

Так выглядит «торпеда» релющек в моем авто (по причине временного закрытия магазина «радиодетали» собирал на обычных автомобильных реле).

Независимая подсветка дверей на светодиодах Независимая подсветка дверей на светодиодах RGB реле

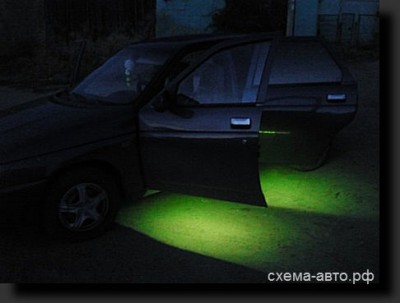

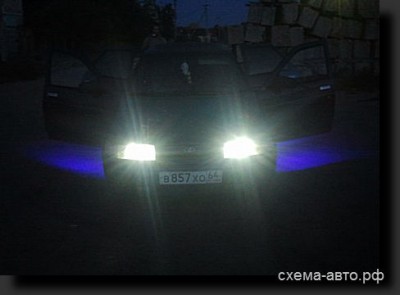

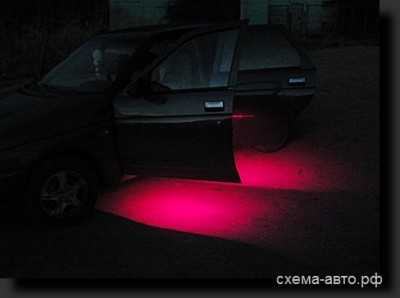

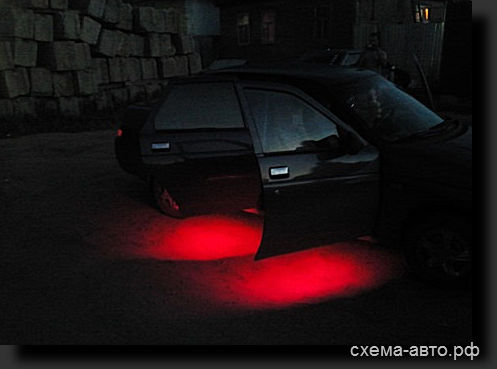

В общем вот и сам результат

Независимая подсветка на светодиодах RGB Независимая подсветка дверей подсветка дверей на светодиодах RGB Независимая подсветка дверей на светодиодах RGB

И парочку видео, качество не айс…

Удачи на дорогах «не свистка не жезла» =)
