Дополнительный мигающий стоп сигнал на примере Ford Transit. На днях заметил, что не работает дополнительный стоп-сигнал, который я летом делал из светодиодной ленты. Решил, если уж переделывать, то сделать сразу нормально. Тем более, давно хотел, что бы при нажатии на тормоз, дополнительный стоп еще несколько раз мигал, прежде чем начнет гореть постоянно.

Данное устройство служит для повышения безопасности возникновения аварии. Оно управляет лампами стоп-сигналов следующим образом: при нажатии на педаль тормоза, лампы работают в импульсном режиме, (происходит несколько вспышек ламп в течении нескольких секунд), а затем лампы переходят в обычный режим непрерывного свечения. Таким образом, при срабатывании фонари стоп-сигналов значительно эффективнее привлекают к себе внимание водителей других автомобилей.

Итак, план действий таков:

1. Схема на «мигалку»
2. Схема на подключение светодиодов
3. Стабилизация питания.
4. Изготовление готовых плат.

Ну, начнем по порядку.
Вот схема, которая будет отвечать за мигание стопа.

Снимок20

В основе лежит микросхема CD9043, я использовал в корпусе DIP14, т.е. имеет 14 ножек, по 7 с каждой стороны.
На 14 и 7 подается питание (в схеме этого не видно).

  • 14 +
  • 7 масса

Меняя R1 и R4 можем менять количество времени, которое наш источник будет моргать до того, как будет просто гореть (т.е. подали питание, диоды начали моргать какое-то определенное время, секунду-две-три-десять, как мы настроим), за это отвечает резистор R1 и частоту вспышек (от очень медленного моргания до очень быстрого), за это отвечает резистор R4.
В качестве подстроечных резисторов я использовал 3296W

Снимок21

Так же в схеме используется мощный полевой транзистор IRF540N, который способен справиться с нагрузкой в 33 Ампера!, но, будет конечно греться, поэтому ОБЯЗАТЕЛЬНО необходимо будет использовать радиатор.

Стабилизировать напряжение решил при помощи LM7812CV с выходным током до 1,5А.
Почему не LM317? А что было под рукой, то и использовал :)

Вот эта часть схемы отображает стабилизацию и подключение светодиодов:

Снимок22

После выхода 12 вольт поставил резистор на 5,3 Ома, а перед каждым светодиодом по 1 ому. В итоге, имеем 19мА тока на каждый светодиод.

Снимок23

Светодиоды использовал smd 5050, 3х кристальные.
Напряжение открытия кристалла — 3,3 Вольта, ток — 20мА.

Итак, с принципиальными схемами в общих чертах познакомились, теперь перейдем к созданию печатной платы. Я обычно использую программу Sprint Layout 6,0. Мне в ней удобно и комфортно работать. Сперва набрасываем элементы на плату и начинаем «колдовать», что бы разместить все это воедино наиболее компактно. У меня получилось вот что:

Снимок24
.


Снимок25

А это расположение самих элементов

Снимок26

Резисторы R1 и R4 я взял в корпусе 3692W, они имеют по 25 оборотов регулировки, что для нас более чем достаточно для точной подстройки работы нашей схемы. D5 — «контрольный» светодиод, что бы можно было настроить схему без подключения к ней внешнего источника света.

  • IN — вход 12-30 Вольт (если используется напряжение больше 15 вольт — лучше использовать радиатор для охлаждения LM7812.
  • OUT1 — выход «чистых» 12 вольт без всяких «мигалок»
  • OUT2 — выход 12 вольт «мигающих».

С разводкой тоже разобрались, переходим непосредственно к изготовлению всего этого дела.

Переносить схемы на текстолит я обычно предпочитаю при помощи уже весьма известной технологии ЛУТ (лазерно-утюжная). А для этого схему необходимо напечатать на какой-нибудь глянцевой бумаге. Я много разных перепробовал, больше всего по-душе страницы из журнала Avon :))).

Итак, подготавливаем бумагу и распечатываем нашу схемку. Затем, берем кусок текстолита, хорошенько-хорошенько зачищаем его куском наждачки. Я обычно использую где-то 1000 зерно.

Берем утюг, при помощи него сначала просто разогреваем текстолит через лист-два обычной бумаги. Затем прикладываем уже нашу схемку, накрываем листом бумаги и хорошенько приглаживаем все это дело. Фотографий не делал, ибо весьма не удобно делать оба дела одновременно.

Затем ждем минут 10 пока вся эта конструкция остынет естественным способом. помогать ей не стоит.
Когда остыла, идем в ванную и при помощи воды размачиваем бумага. При этом на текстолите останется только тонер. Проверяем, что бы все дорожки нормально перевелись, нигде не было лишнего.

Снимок27

Затем готовим раствор для травки нашей платы. И травлю при помощи перекиси водорода 3%, лимонной кислоты и соли :) Весьма отличный растворчик, должен вам сказать. Бросаем нашу заготовку в раствор, ставим на теплый радиатор (необходимо поддерживать 40-50 градусов для ускорения травления). и ждем с пол часика. Вуаля, наша плата протравилась)))

Снимок28

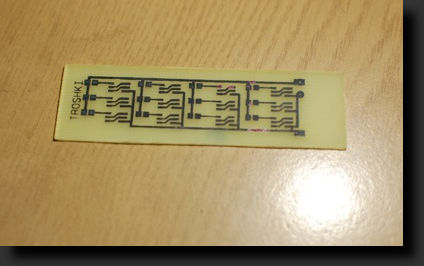

Теперь снимаем тонер при помощи ацетона, промываем плату под струей воды и сушим. Обрабатываем дорожки флюсом и лудим их. Затем начинается нудный процесс пайки смд компонентов. Напоминаю, светики у нас 5050 размера, резисторы 1206. После получаса работы паяльником все припаяно 😉

Снимок29

Приступаем к изготовлению платы-стабилизатора-блымалки по той же технологии. И вот она уже в готовом виде:

Снимок30 Снимок31

Далее нам необходимо подогнать нашу плату со светодиодами для установки. Я обычно использую вот такую штуковину. Аналог знаменитого Dremel.

Снимок32 Снимок33 Снимок34

Становится отлично, плотно, не болтается. Закрепляем эффект термоклеем. Тестируем) . Вот так светит. Фотоаппаратом яркость передать тяжело. Но светит очень ярко)

Снимок35

Теперь на плате стабилизации по углам просверлить отверстия для крепления, и возле входов-выходов отверстия для стяжек, что бы провода не болтались. Ну еще не плохо было бы в какой-то корпус это упаковать, но я еще не придумал куда)

Вот список используемых компонентов.

Снимок36
  • Плюс 12 светодиодов 5050
  • 12 резисторов 1 ом 1206
  • 1 резистор 5,3 ома 1206

К плате мигалке-стабилизатору на вход подключаем выходы со стоп сигнала, от платы стабизатора подключаем 2 провода к плате со светодиодами. Вот и все. Не забываем об использовании предохранителей и надежной изоляции всех соединений.

Кто-то скажет слишком сложно, — может быть. Но я это делал, можно сказать, в первый раз, поэтому имеем то, что имеем. Может кому-то что-то окажется полезным отсюда.

Вот видео как это примерно работает:  смотреть,

Вот нашел чужое видео, что бы наглядно было видно что из себя представляет вся эта затея.

Вот можно скачать схемы для sprint-layout.. СКАЧАТЬ,,,

Что куда и как :)

Снимок37

В общем такие дела :)

Автор; Резвин Вячеслав.
