Установка датчика уровня жидкости в бачок омывателя своими руками

Снимок54

Не во всех автомобилях есть этот полезный и важный девайс «датчик уровня жидкости«, и стеклоомывайка кончается внезапно в самый неподходящий момент…Я долго думал над этим вопросом и наконец решил— Будем исправлять! 😉

.

Покупаем это:
1) датчик уровня омывателя от опель астра 881238401
2) уплотнительное кольцо 1238821
3) Разъём от ВАЗ
Так же понадобиться  3 метра провода сечением 2х0.35 можно больше, 2 клеммы штекера, сверло на 20мм.
Тут пошаговый фотоотчет о работе: установка производилась на машине Suzuki, но установить можно на любую, омывательные бачки отличаются в основном только своей формой…
Вот  сам датчик с прокладкой стоит он от 400 до 700 руб, где как…

датчик

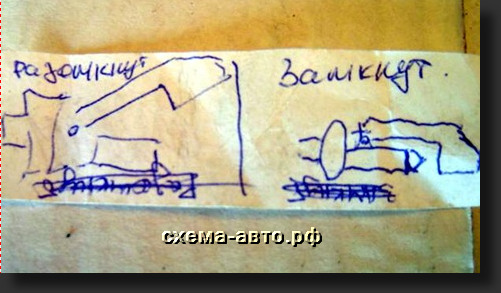

Попытаюсь объяснить как он работает, когда в бочке есть вода поплавок датчика поднят,  контакты разомкнуты (внутри датчика стоит геркон) , когда воды мало соответственно поплавок опускается и замыкаются контакты, которые нам сигнализируют, что воды осталось мало…Вот нарисовал как смог :)
Снимок52штекера, которые использовал



Снимок46

так выглядит наш бачок под бампером

Снимок47

04 вид поближе

Снимок48

Снимаем шланг. Сливаем жидкость… примеряем датчик

Снимок49

08 делаем разметку 30мм слева

Снимок50
Снимок51

сверлим отверстие пёркой D20мм, незабываем вытряхнуть мусор



вставляем, немного силиконим

Снимок53

защёлкиваем фишку, подпаиваем нашу проводку

Снимок54

изолируем

Снимок55

и приматываем

Снимок56



Далее нужно вывести эти провода в салон и подсоединить к какой-нибудь лампочке или светодиоду, тут уж придумайте сами в своей машине. Всего доброго 😉
