Установка датчика дождя

Снимок45

Если настигает в дороге ливень, то при движении это неудобно, опасно. С этой целью были придуманы автоматические датчики, обеспечивающие срабатывание очистительных щеток, расположенных на стекле авто. Получается, что включаются стеклоочистители без дополнительного нажатия датчиков, кнопок. Подобную автоматическую систему можно установить себе на машину. Рассмотрим принципом работы механизма.

Как установить датчик дождя.

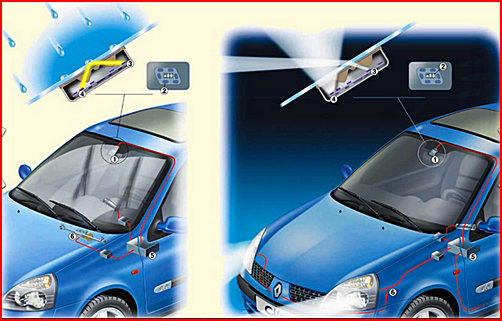

Датчик контроля размещается внутри салона автомашины, прямо на ветровом стекле. Получается, что располагается в зоне действия автомобильных дворников. На участке, где планируем выставить этот датчик, не должно наблюдаться повреждений.

Снимок43

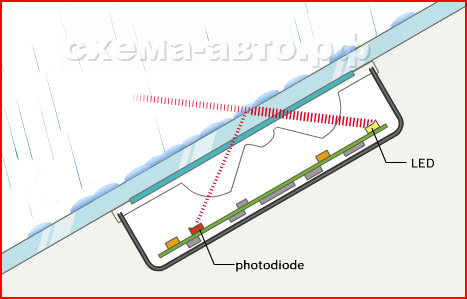

Система в автоматическом режиме позволяет данному прибору постоянно сканировать поверхность стекла, с использованием ИК – излучения она «делает выводы». Этот сигнал, отражающийся от прибора на стекло, выдает электронный сигнал к блоку питания. В результате дворники при необходимости сами включаются. Последние инновационные разработки позволяют регулировать скорость перемещения щеток. Надо помнить, что датчик выполняет сканирование поверхности лишь при включенных дворниках. Ставим в первое положение стеклоочистители, теперь они будет самостоятельно функционировать. Установку можно доверить специалисту.

Снимок44

Прочие функции автоматического регулятора.

Дворники включаются на 2-ой, потом третий режимы, можно управлять элементами в ручном варианте. Датчик не включайте в солнечную погоду, ведь блики на стекле могут восприниматься оборудованием, как дождь. Устройство может среагировать на песок, мелкую гальку, муху на лобовом стекле.
Снимок46Прикрепляем датчик на лобовое стекло, затем специальный защитный гель наносим – он обеспечивает плавность работы механизма. Гель снизит коэффициент, необходимый для процесса преломления света. В итоге формируются 2 зоны рабочие. Если закрепляем первую зону корпуса к держателю, то вторую — прикручиваем саморезами.

У рабочей зоны не должно оставаться пузырьков воздуха. Процедура завершена, осталось запустить эту систему. Провод синий выставляем в качестве массы, его выводим на корпус автомобиля. Чтобы надежно установка функционировала, надо четко закрепить провод. Красный провод присоединяем на контакт переключателя, соединяем с желтым проводом (с зеленой полоской). Осталось провод черного цвета подключить на контакт с номером 53.

Снимок45
Теперь осуществляем калибровку датчика. Регулируется вся установка, согласно параметров световой пропускаемости стекла, выявляем уровни чувствительности. После первого дождя настроим все недостатки, порог реагирования.
