Схема плавного розжига подсветки приборов

Снимок7

Покопался в инете,  и наткнулся на вот такую маленькую схему плавного розжига панели приборов, спаять её под силу каждому … может кому пригодится, тем более что эффект зрелищный и приятен глазам. Один раз спаял и теперь наслаждаюсь своей работой, монтаж и подключения простые, настроек не требуется.

Зашел в магазин, купил сразу все радиодетали, достал паяльник и начал паять.

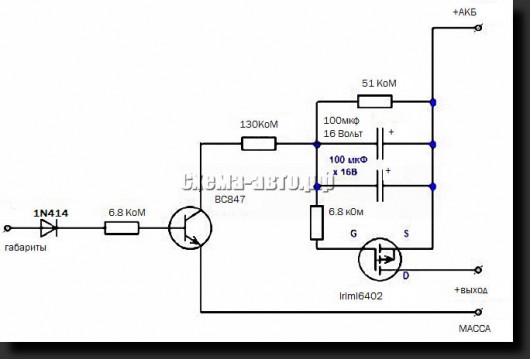

Схема плавного розжига

На рисунке изображена сама схема…



Снимок6



Снимок7



Корпус взял от реле, только вот какого не помню…







Снимок8



Снимок9



Вот такая коробочка получилась, аккуратно и быстро, потом всё это поставил в панель приборов.

Вот результат…

Я доволен как удав.
