Светильник на светодиодах от прикуривателя своими руками

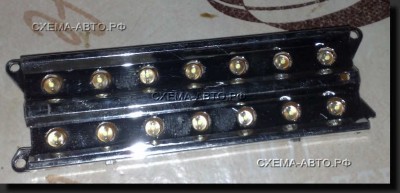

Снимок43

Каждый автолюбитель знает, что автомобиль — всего лишь механизм, которым управляет человек. А любой механизм не идеален и приходит время, когда он нуждается в ремонте. К примеру — в самый неудобный момент выгорел предохранитель от фар или стеклоочистителей.

Светильник для авто от прикуривателя своими руками

С советскими машинами все просто, но с некоторыми иномарками все иначе. Для ремонта мелких деталей, замены предохранителей и других монтажных работ в первую очередь нужно хорошее освящение.

Мы сегодня рассмотрим конструкцию простого, но очень хорошего светильника с питанием от прикуривателя автомобиля (12 Вольт). Конструкция выполнена на светодиодах, поэтому экономична и не содержит дорогих или дефицитных радиокомпонентов. В конструкции использован готовый светодиодный модуль, который был снят из дешевого китайского фонарика.

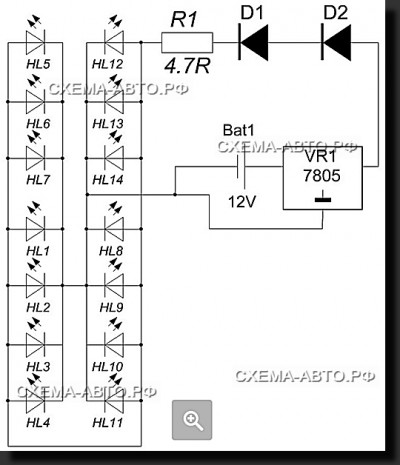

Снимок39



Модуль состоит из 4-х параллельно соединенных светодиодов, рабочее напряжение модули 3.2-2,7 Вольт. Выбор этой модули обусловлен тем, что на тот момент нужно было буквально за пару минут собрать светильник, а другого варианта под рукой не было.

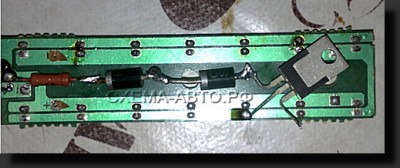

Снимок41

Для понижения напряжения был использован линейный стабилизатор напряжения на 5 Вольт (7805), но он снижает бортовые 12 Вольт до 5 Вольт, а это много для питания модули. По этой причине к выходу стабилизатора последовательно подключил два выпрямительных диода в прямом направлении с током 3А.

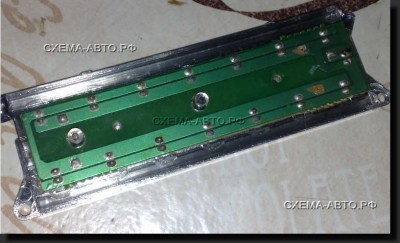

Светильник для авто  своими руками фото



Дело в том, что на переходе каждого диода наблюдается спад напряжения в районе 0,6-0,7 Вольт. После диодов питание через ограничительный резистор подается на модуль.

Светильник от прикуривателя своими руками

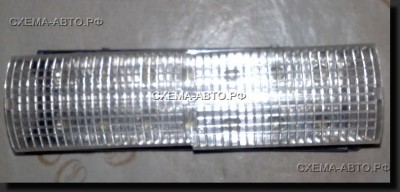

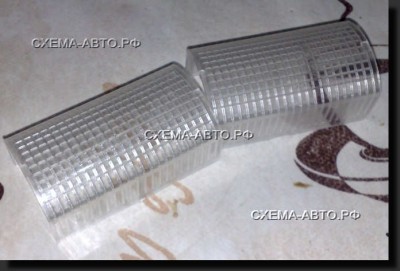

На счет корпуса долго не мучился (да и времени не было) просто поместил светодиоды в своеобразный рассеиватель, который был взят от китайского ночника.

Светильник для авто от прикуривателя своими руками фото

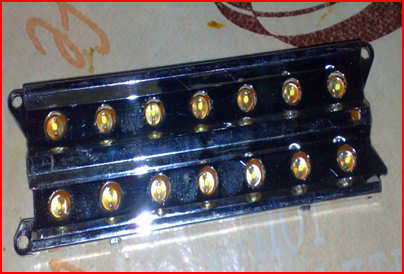

В итоге получился достаточно хороший и надежный светильник, теперь можно ехать в дорогу с маленьким помощником в бардачке.

Светильник для авто от прикуривателя своими руками

С уважением — АКА КАСЬЯН
