Простой усилитель на микросхеме TDA2003

Снимок57

TDA2003 является самой распространенной микросхемой усилителя мощности низкой частоты. Это достаточно качественная микросхема с широким диапазоном питающих напряжений. За счет минимального количества пассивных компонентов в схеме включения, минимальной стоимости и доступности, эта микросхема завоевала сердца миллионов радиолюбителей во всем мире.

Делаем усилитель на микросхеме TDA2003 своими руками

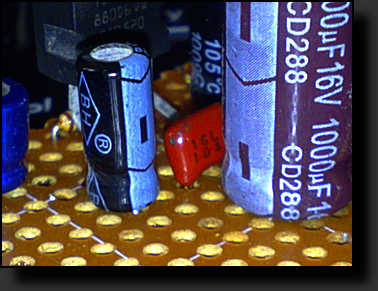

Простой усилитель на микросхеме TDA2003 фото

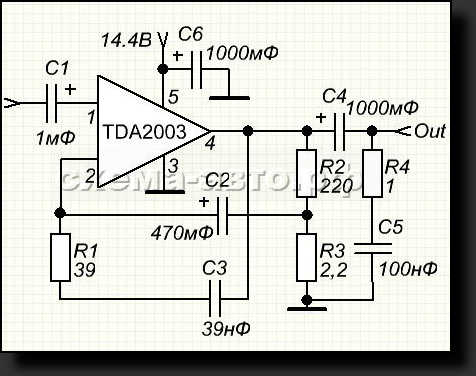

Простой усилитель на микросхеме TDA2003

Сама микросхема имеет довольно скромные параметры — 10 ватт на нагрузку 2 Ом с питанием от 14 Вольт постоянного напряжения. Микросхема имеет отечественного собрата К174УН14 — полный аналог TDA2003

  • —Номинал входного напряжения 8-18 Вольт
  • —Выходная мощь 10 Вт (на нагрузку 2 Ом), 6 Вт (на нагрузку 4 Ом)
  • —Диапазон воспроизводимых частот от 40 до 15000 Гц

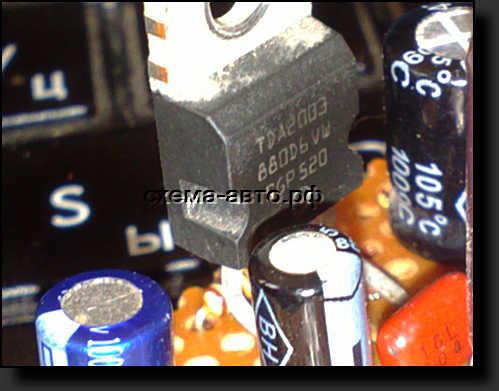

Снимок56

Да, мощной микросхему не назовешь, но зато это самая дешевая микросхема унч. Но есть несколько способов умощнения данной микросхемы, самый распространенный — мостовое подключение двух микросхем. Такое решение позволит повысить выходную мощность усилителя до 24-х ватт (я до 30 снимал с вольтодобавкой).



Номинал питающих напряжений микросхемы позволяет собрать на этой микросхеме автомобильные усилители мощности НЧ, мостовая схема способна питать небольшие сабвуферы, а для маломощной акустики одной микросхемы вполне достаточно — 6-10 ватт на самом деле достаточно громко.

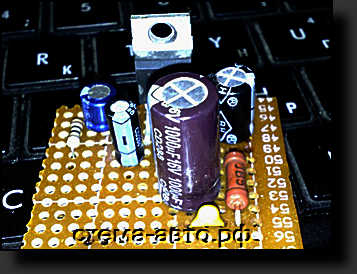

Снимок57



Еще одна особенность этой микросхемы — работа на низкоомные нагрузки вплоть до 2-х Ом, это позволяет параллельно подключить к выходу микросхемы две стандартные головки на 2 Ом и микросхема поведет себя нормально.

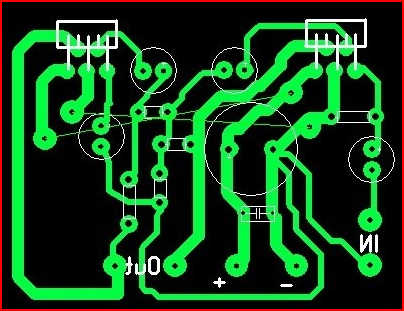

Простой усилитель на микросхеме TDA2003 делаем сами

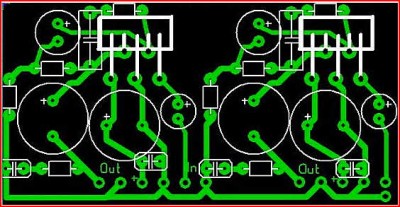

печатка Простой усилитель на микросхеме TDA2003

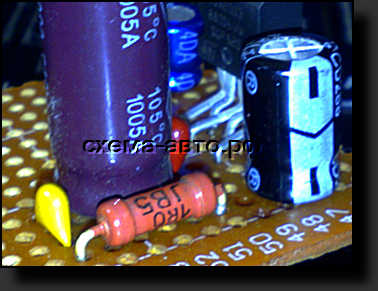

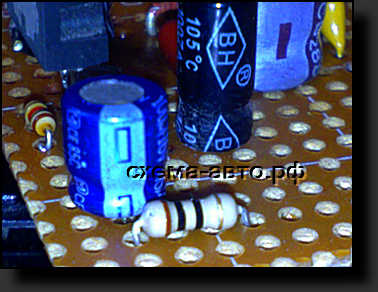

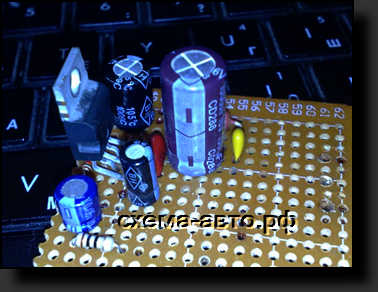

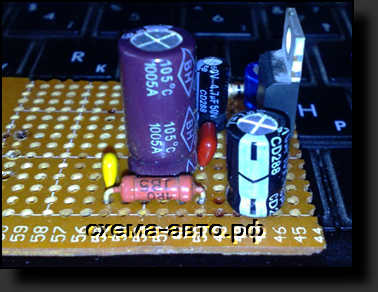

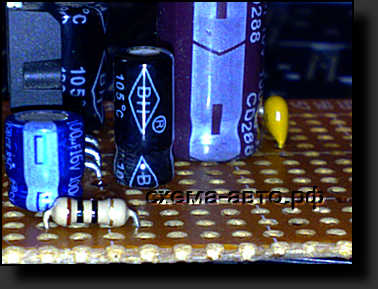

Простой усилитель на TDA2003 Простой усилитель на микросхеме TDA2003 фото схема Простой усилитель на микросхеме TDA2003 делаем Простой усилитель на микросхеме TDA2003 усилитель на микросхеме TDA2003 Снимок65

После сборки усилителя, микросхему обязательно устанавливаем на теплоотвод, при мостовом включении (когда использован один общий теплоотвод) то изолировать микросхемы от теплоотвода не нужно, поскольку корпус микросхемы является минусом (землей).

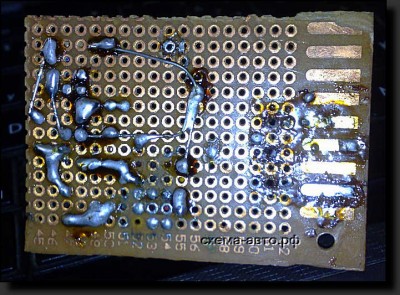

Снимок66

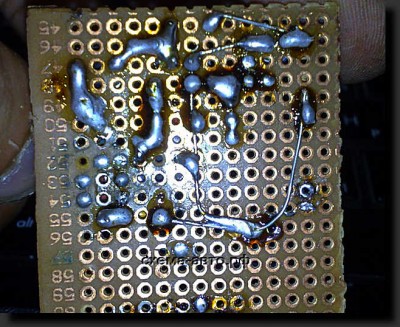

Снимок67

С уважением — АКА КАСЬЯН

Рассказать друзьям:




Комментариев: 5 “Простой усилитель на микросхеме TDA2003”

  1. Диман:

    монтаж конечно ужасный мог бы сделать и на печатке а так усилок долбит норм!

  2. Алексей:

    Наверно вы хотели сказать параллельно подключить к выходу два динамика на 4 ома а не на 2.

  3. Александр:

    я вот одного понять не могу: плюс от входа понятно, на 1-ую ногу микросхемы, один выход на динамик на 4-ую ногу, а куда минус со входа и динамика? судя по схеме, как я понял на общую массу. поправьте, если не прав

    • Дмитрий:

      Да есть общий провод он обозначается черточками на схеме, вот эти черточки замыкаются между собой на схеме, это и минус питания, вход сигнала и еще выход на динамик

  4. paralaxx:

    Всем привет, попалась на днях под руку микросхема TDA2003 собрал на ней усилитель 10ватт.
    схему взял из даташита. простота и работа усилителя порадовала.
    Снял небольшое видео работы усилителя. Видео по ссылке
    youtu.be/0gGrlgU0EB0
