Простой метод создания печатных плат

Снимок3000011

Печатная плата — одна из основных частей электронного устройства. От качества и надежности печатной платы зависит вся дальнейшая работа созданной конструкции. Несколько месяцев назад стал использовать альтернативный метод создания довольно качественных плат, на которой и делается монтаж того или иного электронного устройство. Статья думаю будет пригодна многим радиолюбителям и не только.
Ну, поскольку наш сайт посвящен автолюбителю, то попытаемся согласовать статью с тематикой сайта.

Итак, была создана плата для высоковольтного инвертора для питания ЛДС в автомобиле. Схема мною активно применяется для постройки высоковольтных устройств, работает стабильно и обеспечивает выходную мощность до 70 ватт.

Сама плата изготовлена на куске фольгированного стеклотекстолита. Для начала текстолит тщательно полируем нулевкой, приводя до состояния идеального блеска. Затеем обычным ацетоном протираем плату, чтобы удалить оставшиеся окисли.

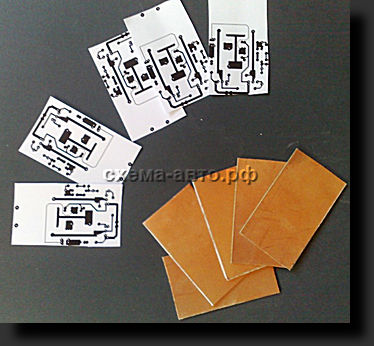

Дальше всеми любимый метод ЛУТ. На лазерном принтере была был напечатан шаблон платы, сам шаблон сделан лайотом (популярная программа для рисования печатных плат).

Простой метод создания печатных плат

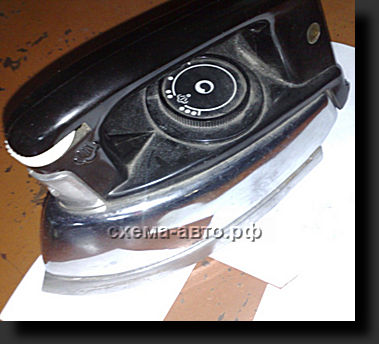

Дальше берем утюг (тяжелый, гладкий — желательно отечественного производства). Ставим шаблон лицом к фольге платы и начинаем гладить плату. Гладить нужно в течении 80-100 секунд, за это время тонер намертво прилипнет к фольгированной поверхности текстолита.



Простой метод создания печатных плат фото

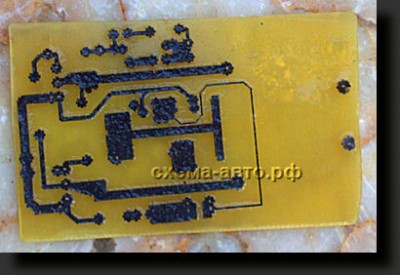

Спустя некоторое время с платы нужно удалить бумагу. Для начала плату нужно охладить, затем бросить в сосуд с водой на 20-30 секунд и аккуратно протирая бумагу удалить ее. Бумагу нужно именно протирать, а не царапать ногтями или острыми предметами. После удаления бумаги плату нужно отложить в сторону и заняться изготовлением химии для травления.

Мы не будем использовать традиционные реагенты вроде хлорного железа или медного купороса, а изготовим свой раствор!.  Сам раствор состоит из 3-х основных ингредиентов.

  • 3% — ый раствор перекиси водорода, можно приобрести в ближайшей аптеке, продаются в бутылках по 100мг.
  • Лимонная кислота — 1 пакет по 40гр, продается в продуктовом магазине.
  • Поваренная соль — пол чайной ложки, думаю, соль имеется у каждого.

В пластиковом или керамическом сосуде тщательно перемешиваем все компоненты до тех пор, пока твердые ингредиенты не растворяться полностью.

 метод создания печатных плат создания печатных плат

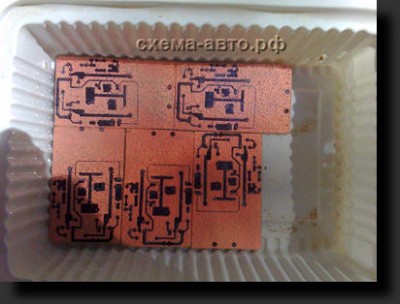

Раствор готов. Дальше, погружаем плату в раствор. Для ускорения процесса травления, сосуд с раствором можно поставить на солнышке или чуть подогреть. Спустя пол часа лишняя медь будет поглощена раствором и наша плата готова.

 создания печатных плат фото

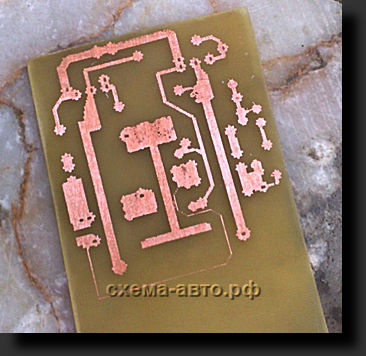

Дальше с помощью тряпки и ацетона удаляем тонер.

Снимок3000015

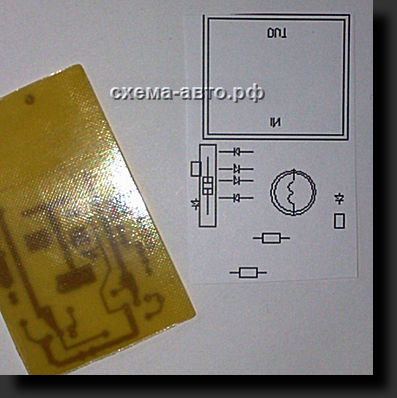

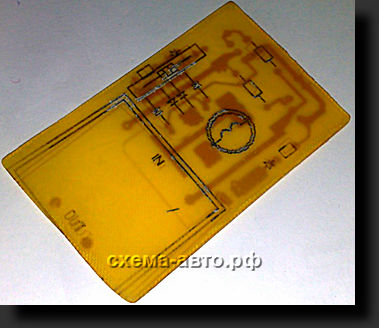

Шелкография со стороны деталей наносится тоже методом ЛУТ, точно таким же способом. Затем уже сверлятся отверстия на плате.

Простой метод создания платы Простой метод создания печатных плат

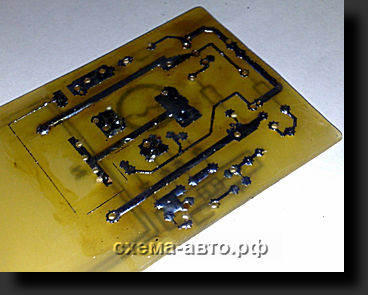

На последнем этапе работы плату нужно залудить. Для этого паяльником все дорожки покрываются сосновой канифолью, затем наносится слой олова, в итоге дорожки получают дополнительную стойкость и не окисляются и на глаз красиво.

Снимок3000010

Автор; АКА КАСЬЯН
