Владельцы автомобилей и автолюбители наверняка сталкивались с проблемой плохого звучания их аудиосистемы в салоне авто. Решить эту сложившуюся проблему можно небольшой доработкой салона автомобиля, а также установки новых креплений динамиков, сделанные своими руками. В приведенной ниже статье показано процесс  усовершенствования аудиосистемы на базе отечественного автомобиля ВАЗ2106 и конечно данную идею можно воплатить на любом автомобиле. Основной задачей в проекте была установка 16,5 см динамиков в подиумах на двери автомобиля.

Разработка дизайна основания подиума

Очень важным моментом в проектировании подиума – является форма самого подиума, поскольку она служит основанием для всей конструкции. Основная задача сделать работу с умом, аккуратно, чтобы нововведения не портили внешний вид салона, а также не мешали удобному использованию ручке открывания дверей, ручке стеклоподъемника, чтобы ничего лишнего не мешало плотному закрыванию дверей. Форму основания подиума рисуем на картоне, затем вырезаем по контуру.

Следующий этап работы – по вырезанному ранее шаблону начерчиваем деталь на фанере толщиной 6-8 мм. Електролобзиком, или другим ручным инструментом выпиливаем две детали, для правой и левой дверки автомобиля.

Площадка под динамик

Далее нужно начать работу над декоративным кольцом, что придаст более эстетичный вид самой конструкции. Проведя измерения габаритов динамика и его защитной сетки, нужно проделать в фанере  посадочное кольцо. Внутренний диаметр посадочного места динамика должен соответствовать диаметру кольца самого динамика. Внешний диаметр равняется внешнему диаметру защитной сетки. К этому измерению нужно добавить 5-6мм для декоративного кольца.

Вырезаем шаблон декоративного кольца из того же самого материала, из чего мы вырезали подиум. Декоративное кольцо промазываем клеем и приклеиваем к основанию конструкции. Для большей надежности, после того как клей подсохнет, декоративное кольцо нужно прибить к основанию гвоздями.

Прикрепляем кольца к основанию

Кольца нужно прикрепить к самому основанию рейками деревянными или металлическими, которые заранее вырезаются по соответствующим размерам, которые зависят от степени наклона кольца относительно основания, а также вашему желанию, насколько вы хотите вынести вперед динамики. Наклоном добивается направление динамика. На один динамик нужно четыре рейки, которые крепят кольцо к основанию.



Приставки крепятся к основанию и к кольцу саморезами. Жесткое их крепление – обеспечит долговечность и надежность конструкции.

Монтажная пена в качестве наполнителя.

Для придания формы изогнутости использовать нужно монтажную пену. После того как она засохнет из нее можно вырезать округлые формы без острых углов, также материал пены легко поддается обработке. Чтобы расход пены был умеренным, в отверстие нужно вставить металлическую или пластиковую трубу, надев на нее заранее целлофан, чтобы после затвердения пены, трубу можно было легко вынуть из отверстия.

Пена наносится ровным слоем, начиная от кольца круговыми движениями к краям подиума. Когда пена еще не успела засохнуть по необходимости нанести второй слой пены, особенно вокруг декоративного кольца. Боле удобно срезать лишнее после застывания пены, чем снова наносить повторный слой и ждать когда он высохнет.

Придание каркасу необходимой формы

После того как пена окончательно высохла, можно приступать к самой ответственной операции – срезание пены, и формирование заготовки будущего крепления наших динамиков. Для этого острым канцелярским ножом срезаем излишки пены.

Начинать нужно сначала по основанию, потом сверху, а затем потихоньку придавать форму нашей заготовке. После завершения процесса удаления ненужной пены, доводим форму крупнозернистой шлифшкуркой до почти идеального состояния.

Выравнивание поверхности

Поверхность выравниваем, наносим тонкий слой шпаклевки смешанной с клеем ПВА. Этот процесс нужен для предотвращения осыпания застывшего пенистого наполнителя. Лучше использовать в этом процессе шпаклевку на основе стекловолокна.

Наносим один слой шпаклевки. После высыхания первого слоя наносим второй и третий по необходимости. После полного затвердения шпаклевки окончательно обрабатываем поверхность до нужного состояния.

Для защиты подиума от механического воздействия подиум нужно обклеить стеклотканью пропитанной эпоксидной смолой. Эпоксидная смола нужно смешать с отвердителем следую инструкции. Наносится она ровным слоем на поверхность подиума. Затем накладываем стеклоткань на подиум и аккуратно разглаживаем резиновым шпателем. Это нужно для предотвращения образования складок, чтобы ткань полностью повторяла контуры подиума. Пропитываем поверхность ткани эпоксидной смолой, и так оставляем сохнуть.

После полного высыхания остатки стеклоткани обрезаем, а также снимаем излишки эпоксидной смолы.



Обтягиваем подиум искусственной кожей

Окончательным этапом изготовления – является обтягивание подиума искусственной кожей. Очередность натягивания примерно указана на фотографии стрелками, а также пронумерована последовательность действий. Строительный фен помогает размягчить кожу и разгладить ее ровным слоем. В последнюю очередь натягивается кожа кольца и закрепляется степлером, излишки искусственной кожи отрезаются канцелярским ножом.

Подиум крепится к дверям автомобиля с помощью саморезов, вкрученными с обратной стороны обшивки в основание подиума. Обшивка собирается вновь, с установленными на нее подиумами, прикручиваются ручки дверей, устанавливаются все декоративные элементы.

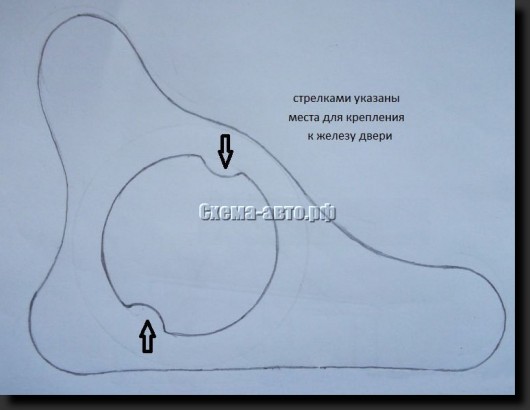

Для более надежного крепления подиума к двери предусматриваются специальные выступи, нужно смотреть как указано на рисунке. С их помощью можно притянуть саморезами само основание конструкции подиума к железному основанию автомобильной дверки. Это позволяет создать более жесткую конструкцию.



Рассказать друзьям:




Комментариев: 2 “Красивые подиумы для динамиков — делаем сами”

  1. Иван:

    Такие конструкции в обязательном порядке крепятся через дверную карту к каркасу двери! И никаких других способов быть не должно!

  2. Олег:

    Здравствуйте. Внешний вид прикольный у подиумов. Только вот внутренний объём, которого в этом деле никогда не бывает много, заняла пена. Желательно при изготовлении, когда пена застыла, покрыть сверху 4-5 слоями стеклоткани (на эпоксидке), А затем (когда высохнет смола) удалить пену изнутри. Здесь действует простое правило — чем больше внутренний объём за динамиком, тем солиднее и насыщеннее звук !
