Индикатор уровня заряда аккумуляторной батареи

Снимок23

Мы сегодня изготовим простую конструкция помощника любого автолюбителя. Каждому водителю знакома ситуация, когда автомобильный аккумулятор разряжен в самый неудобный момент и чтобы остерегать таких случаев, нужен индикатор заряда и контроля автомобильного аккумулятора. Такой контроллер имеет три встроенных светодиодных индикатора — желтый, зеленый и красный.

Из-за компактных размеров монтажной платы, схему контроллера можно аккуратно приспособить на панели управления или где-нибудь в передней доске, в общем действовать нужно по обстоятельствам, ориентируясь особенностями панели управления вашего автомобиля.

Индикатор уровня заряда батареи на LM393 своими руками

Устройство реализовано всего на одной микросхеме, питается напрямую от бортовой сети 12 Вольт.

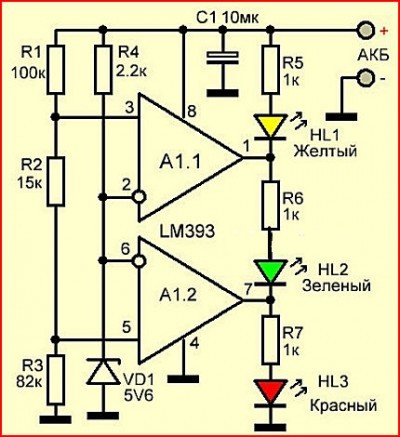

Снимок55
Используемая микросхема (LM393) —  из себя представляет сдвоенный дифференциальный компаратор напряжения. На этой микросхеме можно реализовать еще ряд хороших и простых конструкций, о которых, мы поговорим в следующих статьях.



В качестве светодиодов можно использовать буквально любые светодиоды соответствующих цветов с рабочим напряжением 3-4 Вольт. Из-за малой обвязки, я использовал макетную платку, на нем собственно и произведен конечный монтаж.

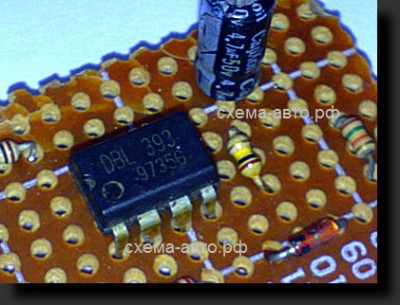

Индикатор уровня заряда батареи Снимок23

Само устройство было собрано по просьбе друга, который зимой жаловался на низкий уровень заряда аккумуляторной батареи. За всем процессом следит микросхема, которая работает очень точно.
Стабилитрон — подойдет любой, отечественный или импортный на любую мощность. Главное, подобрать стабилитрон с напряжением стабилизации 5.6 Вольт. Из наиболее распространенных стабилитронов отлично подходят КС156А, BZX55C5V6, BZX79-C5V6, BZX88C5V6 и другие.

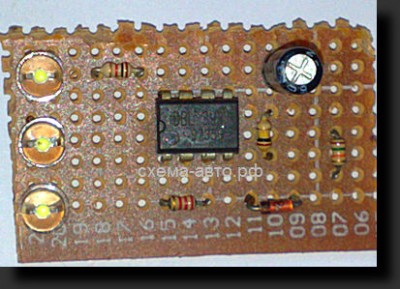

Индикатор уровня заряда батареи Снимок21Индикатор уровня заряда батареи схема

Как мы знаем, напряжение в бортовой сети при заведенном автомобиле не превышает 14.4Вольт, а напряжение самой аккумуляторной батареи 12-13Вольт. Когда все нормально, то есть напряжение соответствует норме, то горит зеленый светодиод контроллера, когда оно выше пределов нормы, то горит красный, а когда напряжение на аккумуляторе ниже 12 Вольт, то загорается желтый светодиод.

При заведенном автомобиле очень редко может срабатывать красный светодиод, не волнуйтесь — это норма! Когда горит желтый светодиод, то аккумулятор нужно поставить на зарядку, ну а у кого нет зарядных устройств, не беда! на нашем сайте мы привели огромное количество схем зарядных устройств на любой вкус!

На счет корпуса для индикатора, думаю, если приспособить устройство, скажем под доской, то отпадает необходимость корпуса, просто зафиксируйте плату с помощью силикона или термоклея и устройство будет служить вам верой и правдой в течении долгого времени.

Автор;  АКА КАСЬЯН

Рассказать друзьям:




Комментариев: 3 “Индикатор уровня заряда аккумуляторной батареи”

  1. Читатель:

    Минут двадцать пытался понять, почему это работает, пока не осознал, что в верхнем усилителе на схеме сверху плюс, снизу минус, а в нижнем — наоборот.

  2. Арсен:

    что то у меня горят все 3 светодиода почему

  3. Арсен:

    что то светятся все светодиоды.почему
