Индикатор отображения передачи КПП своими руками

Снимок11

Данное устройство предназначено для отображения включённой передачи, нейтральной передачи, заднего хода и ручника. Устройство выполнено на микроконтроллере ATtiny261 и имеет четыре датчика. В качестве датчиков выступают нормально разомкнутые герконы.

Индикатор отображения передачи КПП

геркон фото

Геркон

В данной статье, много описывать не буду, да и так всё понятно из рисунков и схем. Похожая схема была опубликована ранее вот здесь http://xn—-7sbbil6bsrpx.xn--p1ai/?p=4124, но на мой взгляд эта схема намного проще и актуальнее…

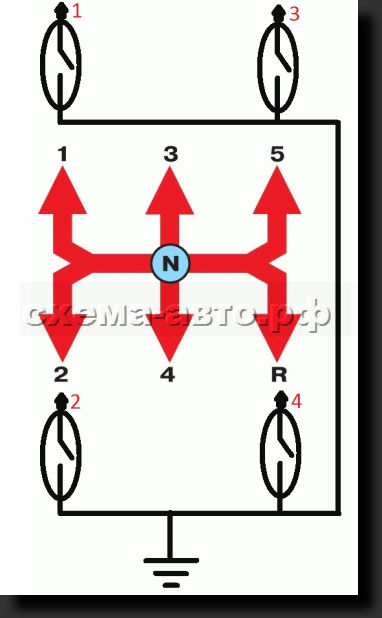

Итак… На рычаг переключения передач устанавливается магнит. Размещаем датчики так как показано на рисунке.

Индикатор отображения передачи КПП своими руками

Первый датчик напротив первой передачи, второй датчик напротив второй. Третий напротив пятой передачи, а четвертый напротив задней передачи.

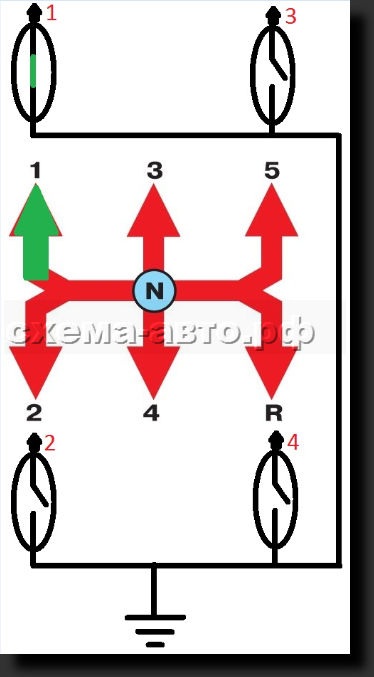

При включении первой передачи должен срабатывать только первый датчик.

Индикатор отображения передачи КПП своими руками фото

При включении второй – второй датчик.

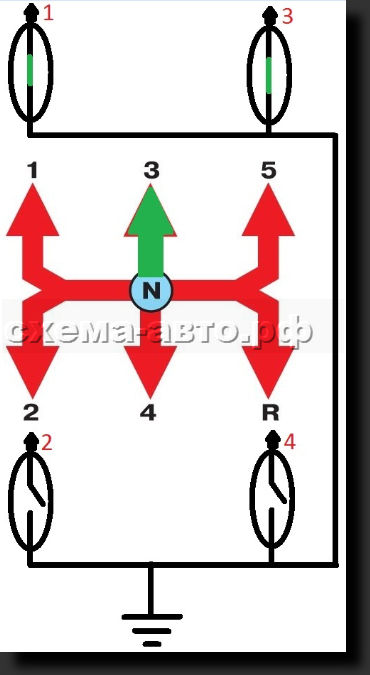

А вот при включении третей передачи должен срабатывать первый и третий датчик.

Индикатор отображения передачи КПП своими руками1

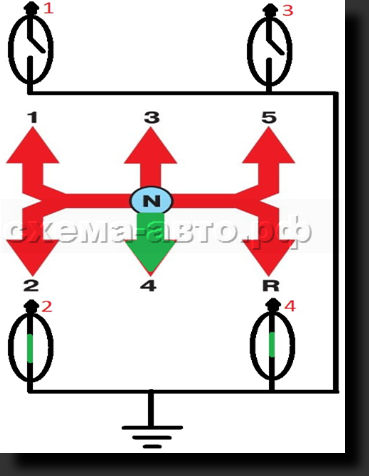

При включении четвёртой должен срабатывать второй и четвертый.

Индикатор отображения передачи КПП своими руками2

При включении пятой – третий дачтик.
При включении задней – четвёртый.

 Индикатор отображения передачи КПП своими руками3

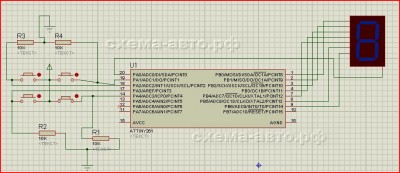

А вот и схема устройства.

Индикатор отображения передачи КПП схема фото

Плата монтируется на обратной стороне семисегментного индикатора размером 33 мм х 24,4 мм.



СКАЧАТЬ… файл в формате DSN.   Прошивка СКАЧАТЬ,,,

Автор: Александр Драбынка

Рассказать друзьям:




Комментариев: 31 “Индикатор отображения передачи КПП своими руками”

  1. ASUS:

    Добры день. А праграмку можно для микро контролера?

  2. Николай:

    здравствуйте! это все понятнл! но я не могу понять как подключить датчик к ваз 2108 или 09 если у них задняя вкл как первая скорость перадачи? как поставить в зараний спасибо!

    • Стас:

      Там где задняя передача, туда и ставим геркон…Если это сделать по каким-либо причинам не получается, значит просто её не ставить…

  3. Николай:

    стас а ты не знаешь сколько стоит в сборе этот прибор?

  4. Николай:

    да хрено знаю!! я как то искал и не чего не нашол! я сегодня купил детали на него одал 1500р! ну я думаю если продавать то за 3т.р +установка рубля 500 или 1000

  5. Николай:

    где в форуме найти эту тему про ( Индикатор отображения передачи КПП своими руками я не чего не нашол ) я просто не могу понять что за ( Жабка задней и флаг нейтрали куда их тыкать ) я так понимаю жабка задний это нужно ещё добавлять деталь??? жду ваших ответов!!!

    • admin:

      напишите пожалуйста по-подробней, что за жабка? и какой флаг нейтрали, я просто не пойму…

  6. Николай:

    там на схеме написано!!! схема на другой странице!!! посотри

    • admin:

      Жабка — это не знаю почему её так назвали, но это контакт задней передачи, то есть когда ты заднюю врубаешь срабатывает выключатель и загораются задние фонари, вот именно контакты этого выключателя и показаны в двух вариантах, если он замыкает на массу или на +12 вольт. А вот про флаг нейтрали тут сложней, я сам понять не могу что это за флаг?

  7. Николай:

    хорошо я так понемаю ее не обезательно делать но при включения задней скорости на индикаторе будет показыва R задний?

  8. Николай:

    а ты сам ее вобще делал?

  9. Николай:

    не понял как должно быть?

  10. admin:

    Нет, сам я не делал это устройство…

    • Николай:

      хорошо а ты не знаешь кто скинул или сделал эту схему?

      • admin:

        Знаю, но вот только контактов его найти пока не могу….напиши на емал сайта письмо, если найду контакты я тебе на емал сброшу…

  11. Игорь:

    Схема неработает.

  12. Игорь:

    Нужна полная схема.

  13. Игорь:

    Нужна полное описание.Собрал на контролере 261a-su как на схеме не работает.НУЖНА ПОМОЩЬ.

  14. cantrk:

    привет большой проект . но я никогда не Attiny 461 программ. эти проекты kullanabilirmi attny 2313 ?

  15. cantrk:

    привет большой проект . но я никогда не Attiny 461 программ. Вы можете использовать этот проект attny 2313 ?

  16. feudal:

    помогите! как сделать на автомат. на карибе ае95 нет индикатора на понели приборов. как быть и что делать?

  17. дима:

    ребят .на схеме кнопки соеденены стрелкой-что это?

  18. kjb777:

    Ребята по моему не стоит сильно заворачиваться на микроконтроллере для столь простой задачи!!!
    Всего навсего добавьте герконы — поставьте не 4, а 7 — для каждого положения рычага передач. И составьте схемку дешифратора на диодах. А ещё лучше сразу зажечь все сегменты через резисторы, а затем не нужные просто гасить дешифратором.

  19. kjb777:

    Усложняем схему — исключаем геркон нейтральной передачи
    заменой двумя транзисторами КТ361.
    Ссылка на схему
    «files.d-lan.dp.ua/download.php?file=e1e374f744b36deebd74fee438139590″

  20. kjb777:

    После зборки устройства «на соплях» — немного усовершенствовал конструкцию.
    Заменил диоды дешифратора — переходами транзисторов КТ315.
    Ссылка на схему
    files.d-lan.dp.ua/download?file=57c7049b073dcdcc65855f8b2f250af0

    И печатная плата в DipTrace
    files.d-lan.dp.ua/download?file=e482dd538236cdc59896757519ded730
