Импульсное ЗУ для зарядки аккумуляторов

Снимок22

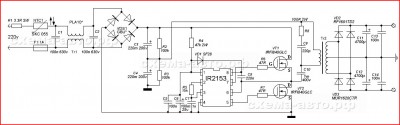

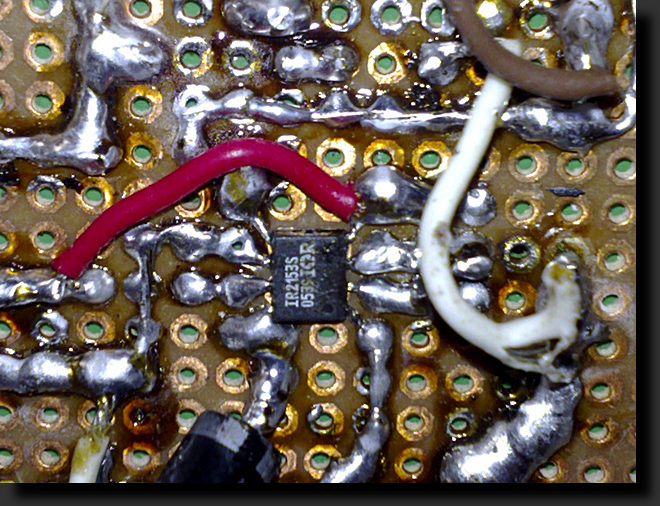

Схема такого импульсного блока питания в интернете встречается довольно часто, но в некоторых из них допущены ошибки, я же в свою очередь чуть доработал схему. Задающая часть (генератор импульсов) собран на ШИМ-контроллере IR2153. Схема из себя представляет типичный полумостовой инвертор с мощностью 250 ватт.

Импульсное ЗУ для зарядки аккумуляторов схема

Мощность инвертора можно повысить до 400 ватт, если заменить электролитические конденсаторы на 470 мкФ 200 Вольт.

Снимок16

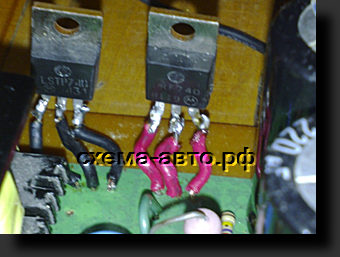

Силовые ключи с нагрузкой до 30 -50 ватт остаются холодными, но их нужно установить на теплоотводы, возможно будет нужда в воздушном охлаждении.

Снимок17

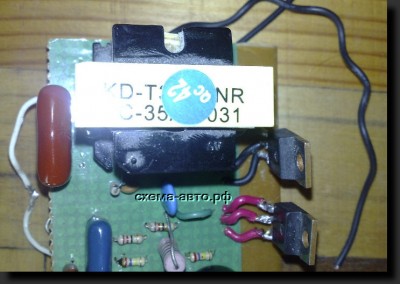

Использован готовый трансформатор от компьютерного блока питания (подойдет буквально любой). Они имеют шину 12 Вольт до 10 Ампер (зависит от мощности блока, в котором они использовались, в некоторых случаях обмотка на 20 Ампер). 10 Ампер тока вполне хватит для зарядки мощных кислотных аккумуляторов с емкостью до 200А/ч.



Снимок18

Диодный выпрямитель — в моем случае была использована мощная диодная сборка шоттки на 30 Ампер. Диод всего один.

ВНИМАНИЕ !
Не коротить вторичную обмотку трансформатора, это приведет к резкому повышению тока в первичной цепи, к перегреву транзисторов, в следствии чего они могут выйти из строя.

Снимок19

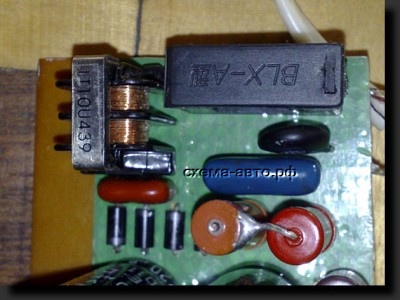

Дроссель — тоже был снят от импульсного БП, его при желании можно исключить из схемы, он тут применен в сетевом фильтре.

Снимок21
Предохранитель тоже не обязательно ставить. Термистор — любой (я взял от нерабочего компьютерного блока питания). Термистор сохраняет силовые транзисторы во время бросков напряжения.  Половина компонентов этого блока питания можно выпаять из нерабочих компьютерных БП, в том числе и электролитические конденсаторы.

Снимок22

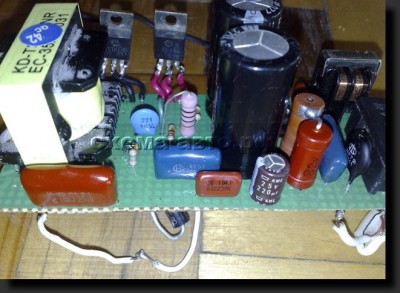

Полевые транзисторы — я ставил мощные силовые ключи серии IRF740 с напряжением 400 Вольт при токе до 10 Ампер, но можно использовать любые другие аналогичные ключи с рабочим напряжением не менее 400 Вольт с током не менее 5 Ампер.

Снимок23
К блоку питанию не желательно добавить дополнительные измерительные приборы, поскольку ток тут не совсем постоянный, стрелочный или электронный Вольтметр могут работать неправильно.
Готовое зарядное устройство достаточно компактное и легкое, работает полностью бесшумно и не греется при холостом ходу, обеспечивает достаточно большой выходной ток. Затраты на компоненты минимальны, но на рынке такие ЗУ стоят 50-90$.

Автор; АКА КАСЬЯН
