Звуковой сигнализатор — предупредитель. Схема.

Снимок24

Звуковой сигнализатор — предупредит вас о какой-либо проблеме в работе вашего авто. Подключается он к аварийным лампочкам на приборной панели (и не только), также он предупреждает о повышении бортового напряжения. Схема проста в изготовлении и сделать её может даже начинающий радиолюбитель. Встраивать её можно в любой автомобиль с напряжением 12 вольт.  При правильном монтаже и исправных деталях начинает работать сразу, единственное что можно подстроить — это саму частоту звучания сигнализатора, так называемый тон генератора.  Первый генератор — DD3-низкочастотный (задаётся С=47Н и R=4М3) , и второй высокочастотный подбирается переменным сопротивлением 470к.



15790786

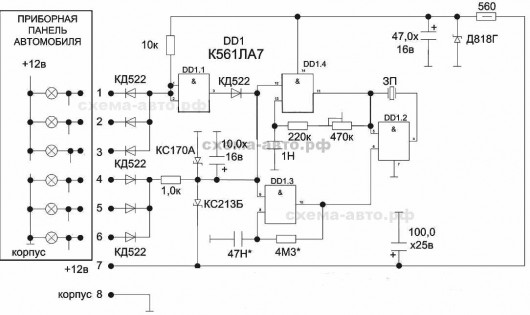

Сама схема собрана на простой микросхеме К561ЛА7. Инвертор входного сигнала — DD1 , сумматор двух генераторов — DD2, DD3 – низкочастотный генератор (частота задаётся 47Н и 4М3), DD4 – высокочастотный генератор (частота задаётся переменным резистором 470к).  Резистор сопротивлением 1 кОм по входу и КС170А ограничивают входное напряжение до 7 вольт, так как на входе  от 12до 14 вольт, а микросхема должна питаться от 9 вольт. Ограничивает питание мс стабилизатор на сопротивлении 560 Ом и Д818Г.

При повышении напряжения бортовой сети выше 16 вольт срабатывает сигнализатор, для этой цели стоит стабилитрон КС213Б . Как подключается, я думаю что на схеме всё понятно.
