Зарядка для сотового в авто — очень просто.

Снимок37

Покупать уже готовую зарядку на телефон не интересно). Изготовить своими руками куда интереснее, тем более, что такое простое и надежное устройство уже испытано. Да и прикуриватель ей занимать не хотелось. Узнал я о такой штуке как КР142ЕН5А. Достоинства этой микросхемы :

.
.
  • Допустимый выходной ток 1А
  • Не требуются внешние компоненты
  • Внутренняя термозащита
  • Защита выходного транзистора
  • Внутреннее ограничение тока КЗ

Напряжение на входе до 20 В, а на выходе всегда 5 В. Собственно, что и надо для того, чтоб стабильно зарядить  аккумулятор телефона. Ничего сложного в сборке нет. Припаиваем четыре провода к схемке (к  центральной ноге припаиваем два вывода — это будет  «масса» ).  Левая клемма — вход «+», центральная — масса, правая выход»+».

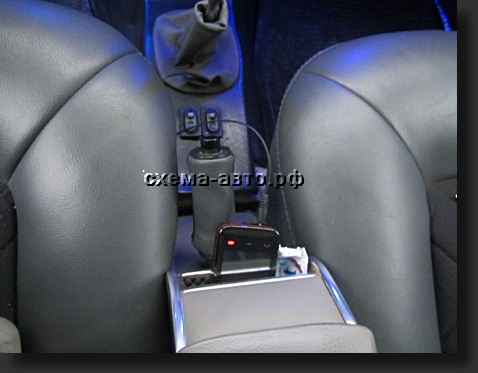

У меня была старая сломанная зарядка, я от нее отрезал штекер и припаял и микросхемке.» +» штекера к «+» на выходе из КР142ЕН5А, а» — » штекера к массе схемы. Получается массовый провод общий на вход и на выход. В машине протащил провода в удобное место, где всегда телефон лежит, подключился на постоянку через кнопочку). Кнопку нажал, в телефон вставил штекер и пошла зарядочка) .  Вот фотки выкладываю…



КР142ЕН5А фото

Снимок32
Снимок33
Снимок34
Снимок35
Снимок36

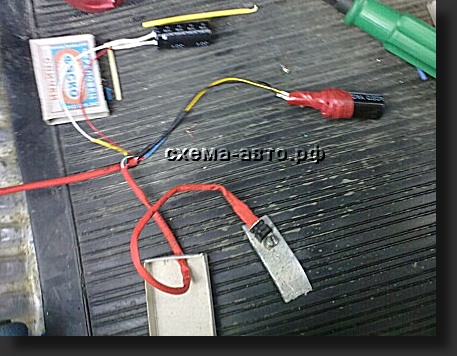

Но потом мне пришлось немного усовершенствовать схему, так как знакомые «умы» порекомендовали поставить два конденсатора по 1000 мкф. Получилась вот такая схема. Я рекомендую поставить кондеры сразу, хотя и без них всё работало… А саму микросхему поставить на небольшой радиатор (чтобы наверника)
Снимок40

Снимок39

Снимок37



Снимок38

Рассказать друзьям:




Комментариев: 3 “Зарядка для сотового в авто — очень просто.”

  1. _Ynblpb_:

    собрал сегодня от нечего делать для дохлого FM-трансмиттера.. у него как раз плата понижения питания подохла, а там микросхем до фига=)) все работает, спасибо =)

  2. ADNclub:

    Совет. Наножку IN микрухи добавте диод, 1N4007(катод смотрит в микросхему а анод на +) либо аналогичный, с конденсатором 1000мкф они будут работать в роли фильтра, а то так он просто как накопитель , и помехи не поползут в устройство, а на выходе 470мкф электролит и 0.1 керамика, единственно это ведь источник напряжения а акб заряжается всё таки током. следует наверно резистор поставить расчёт на 500ma

    • Роман:

      Конденсаторы на кренку ставятся не для того чтоб фильтровать там что то а чтоб кренка не грелась, без них она в разнос уходит, учи матчасть умник
