Диодная оптика своими руками

Снимок23

Давно мечтал, разобрать задние фонари и сделать, что-нибудь этокое из светодиодов, посидел,  подумал, нарисовал сперва на бумаге и решился. Есть большое преимущество в светодиодах, светят они нормально, а вот тока потребляют на много меньше, да и перегорают они гораздо реже чем лампочки. И закипела работа. Своими руками для своего любимого автомобиля, что только не сделаешь)))

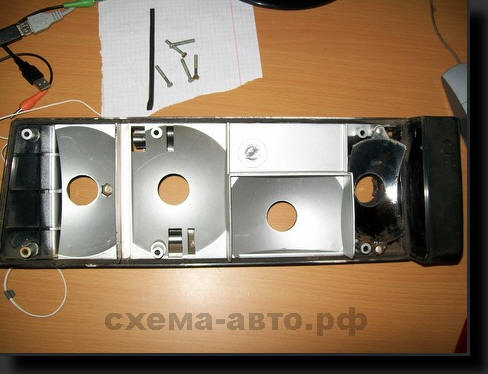

Снял фонари, разобрал всё прикинул сколько потребуется светодиодов и побежал в магазин.

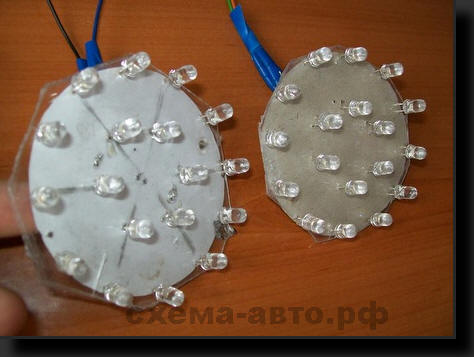

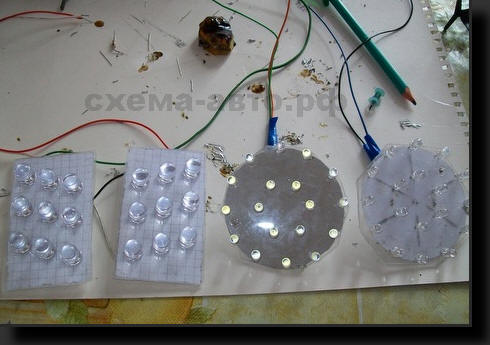

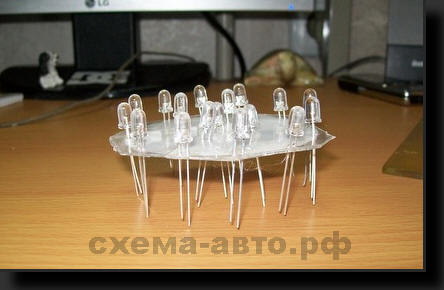

Сперва всё делал на бумаге, ну то есть разметку, сколько диодов, чтобы всё было ровненько и красиво.



Сопротивление на светодиоды можно паять, так сказать в двух режимах или схемах.

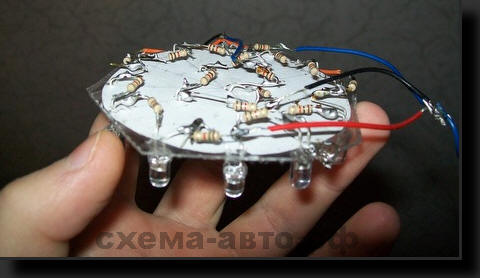

То есть первый вариант брать по одному светодиоду и припаивать к каждому сопротивление 500 Ом.

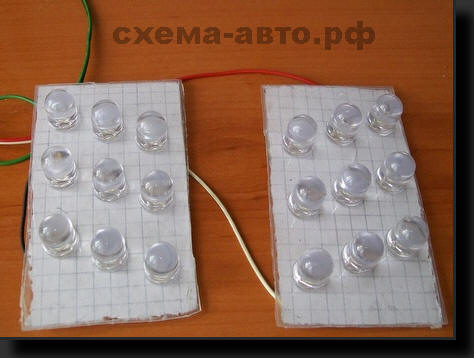

Или другой вариант брать по три светодиода, подсоединять их последовательно и к ним припаивать один резистор на 150Ом. Я пользовался первым вариантом.

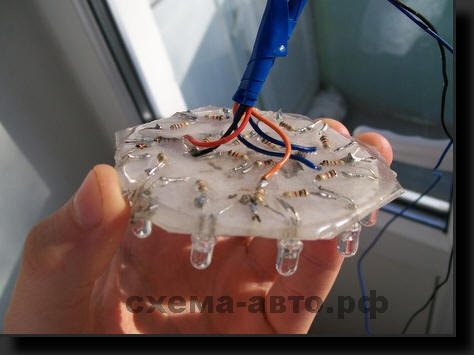

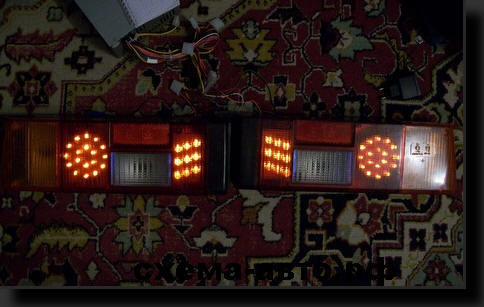

Когда все припаяите и проверите своё изобретение на работоспособность, залейте схему эбоксидкой или герметиком.  И вот в конечном итоге что получилось, только здесь на фото я их подключал к 9-вольтовому выпрямителю, а от автомобильного аккумулятора они светят более ярче и красивее.

Вообщем мне понравилось, теперь пойду в гараж, ставить на автомобиль.
