Делаем 2-скорости вентилятора охлаждения на ВАЗ

Снимок8

Данное решение позволяет избавиться от частых включений вентилятора охлаждения, нет просадок напряжения (хотя у меня их и не было за счет хорошего генератора и автоматического РН на 14.5В), не падает ХХ при включении вентилятора. Да и нет вибрации по кузову с родным 4х лопасным вентилятором. Штатная работа вентилятора охлаждения осталась на месте.

Вентилятор охлаждения теперь включается на половину мощности при температуре в 92 градуса, а максимальная скорость будет при достижении 96 градусов.

Получилось вот что:

Снимок8

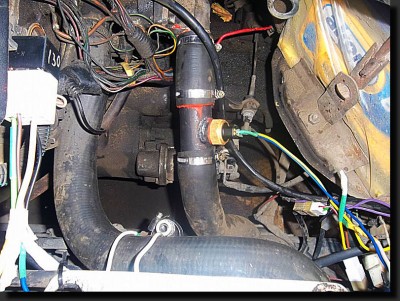

Вот так вот в подкапотке. По центру тройник, слева реле и т.д.

Для этого понадобились такие компоненты как:

1… Тройник под датчик охлаждения с газели, стоимостью 150 рублей. Попилен женой болгарина и завальцован молотком с обработкой напильником.
2… ДТОЖ от классики 92/87 градусов. Рублей 100.
3… 2 хомута под патрубок. Какой размер — хз. Просто под данный патрубок и все…
4… Реле 4х контактное на 70 А + разъем. Стоимостью 160 рублей с фишкой.
5… Предохранитель на 30 А выносной. Я поставил в цепь питания на 30 контакт реле.
6… Обжимные фишки + обжимка (можно и узкими пассатижами) и термоусадка были.
7… Разные провода 4 метра.
8… Фишки мама/папа на вентилятор, ибо я не хотел резать изоляцию. Разъединяется «родная» фишка вентилятора, наша купленная соединяется между собой, плюсовой контакт изолируется, а минусовой используется для подключения к нему сигнала от реле.
9… Сопротивление с классической печки на 1,5 Ом. Можно и 2-2,5 Ом сопротивление поставить, но я не смог в своем городе найти сопротивление с печки УАЗика. Так что довольствуемся тем что есть. На вентилятор подается 6,6 В по тестеру.



Режется нижний патрубок радиатора в случае если Ваш радиатор нового образца без заглушки под ДТОЖ. Тройник ставить так, чтобы контакты датчика стояли под 90 градусов, а не как у меня на фото(я чуть упустил данный момент, корпус печки немного не садится как надо). Но это уже при замене ОЖ будет поправлено.
Если же у Вас радиатор старого образца, либо Лузаровский универсальный, то патрубок резать не надо. На данных радиаторах имеется заглушка под ДТОЖ.

А вот и схема работы.
Снимок9

87… контакт скручиваем либо припаиваем к черному проводу вентилятора(ориентируйтесь по проводам от самого вентилятора, а не по центральной проводке, ибо цвета могут отличаться. Еще как вариант — прозвонить мультитестером). «Плюс» на вентилятор у нас постоянный на него подается, а вот управляется массовым сигналом(может отличаться по годам выпуска судя из комментариев).
86… контакт можно подключить напрямую к «плюсовой» клеме АКБ. Обмотка реле на себя напряжение не тянет.
85… контакт реле подключаем в разрыв через датчик температуры охлаждающей жидкости(ДТОЖ). Датчик в нашем случае выполняет роль автоматической кнопки.
30… контакт подключаем напрямую к минусовой клеме АКБ через предохранитель, потом подключаем резистор сопротивления и потом в реле.

Сам резистор сопротивления был притянут к корпусу вентилятор охлаждения обычным хомутом. Резистор крепить в районе потока воздуха от вентилятора для его охлаждения. Греется во время работы хорошо.

В общем все… Вентилятор за весь вечер активных покатушек и пробок ни разу не включился на полную. Все на автомате, нет скачков и просадок оборотов на ХХ. Мне нравится. Вентилятор продолжает кратковременно работать даже после выключения зажигания.

Так же в данную схему без проблем можно добавить кнопку принудительного включения вентилятора — обязательно использовать реле, управляющий плюс катушки реле (85 контакт например) брать от главного реле из салона, управляющий минус (86 контакт) через кнопку включения вентилятора, на 30 и 87 контакты подключить контакты ДТОЖ. Все это нужно для того, чтобы вентилятор выключался при выключении зажигания и исключалась возможность постоянной работы вентилятора в случае забывчивости водителя.
Хотя ИМХО — лишняя эта кнопка при таком решении.

Ну и к слову — данную схему можно использовать и для карбовых авто. Просто нужно датчика, один «зубильный» для радиатора, а второй «классический» для тройника (хотя можно и наоборот). Ну это если не получится найти 2х режимный датчик включения вентилятора от ино.

P/S.. Ставили другу аналогично на ВАЗ 2115, 2006 г.в. — по схеме пришлось поменять полярность подачи напряжения на вентилятор. У него управляется не «минусом», а «плюсом».
