Еще одна схема для автоматического включения фар при начале движения.  Некоторые производители автомобильной электроники забывчивость граждан конвертируют в свою прибыль, предлагая различные автоматы включения света, даже имеются такие устройства, которые интегрированны в корпус переключателей света для различных моделей автомобилей, что делает их установку очень простой. У таких устройств есть только один минус – несколько завышенная, на мой взгляд цена.
Для тех, кому жалко денег на покупку готового автомата включения света фар, или кто любит мастерить своими руками, предлагаю следующую схему, которую можно выполнить практически на любом автомобиле. В основе данной схемы лежит штатное реле включения задних противотуманных фонарей 23.3777.

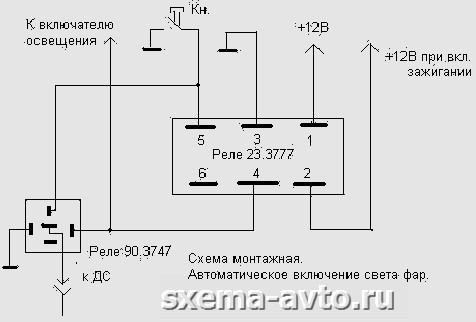

для увеличения нажмите на картинку…

Принцип работы схемы таков:
при включении зажигания устройство находится в режиме ожидания и когда автомобиль начинает движение, поступает сигнал от датчика скорости, включается свет, а реле К3 своими контактами К3.1 разрывает цепь ДС. При отключении зажигания устройство обесточивается, и возвращается в исходное состояние.
Нефиксируемой кнопкой возможно не выключая зажигание выключить свет, например при прогреве двигателя, или наоборот не дожидаясь сигнала от датчика скорости включить свет.

Схема для автоматического включения фар при начале движения.
