Схема Адаптера USB K-L-Line

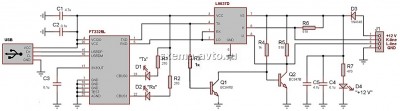

Предлагаю вам свой вариант схемы K-L-Line адаптера. Это аналог мастеркитовского BM9213, но здесь вместо FT232BM используется FT232RL, схема получилась попроще. Всё рабочее, даже с ноутбуком проверено. Привожу саму схему адаптера и разводку платы.

Плата изготовляется просто,  лазерно-утюжным методом. Все затраты на детали меньше 400 рубликов. Если вам не требуется L-line, то нужно просто выкинуть из схемы транз-ры Q1, Q2, сопротивления R3-R5.

Автоэлектрик Схема Адаптера USB K-L-Line

Схема Адаптера USB K-L-Line

для увеличения нажмите на картинку

Схема Адаптера USB K-L-Line

Скачать печатную плату в формате LAY

Понравилась статья? Поделиться с друзьями:
Комментариев: 4
  1. Олег

    Перечень элементов можно выложить?

    1. admin (автор)

      На схеме всё написано…

  2. Виктор

    А где кварц?

  3. Дмитрий

    кварц??? зачем он тут? не нужен
