Светодиоды на 12 вольт.

Снимок64

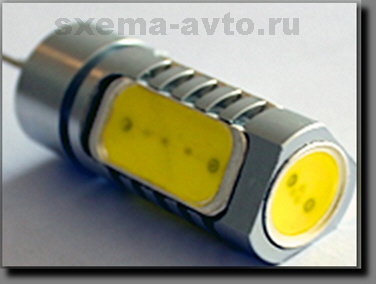

Замена ламп накаливания на светодиоды в автомобиле очень популярное и верное решение. Чаще всего светодиоды используются в авто для подсветки фар, контрольных ламп, стоп сигналов, задних фонарей и внутри салона. Но всё большую популярность получают светодиоды в основных лампах ближнего и дальнего света, а также противотуманных фар. Наряду с многочисленными известными преимуществами, особенно радует в светодиодах возможность подключать их на 12 вольт аккумулятора авто.

Есть различные варианты включения светодиодов от 12 вольт. Для питания одного белого светодиода необходимо 3.5 — 3.7 В. Но светодиод, как и любой полупроводник, имеет технологический разброс значения прямого напряжения. Поэтому не стоит строго придерживаться данных значений напряжения падения — можно встретить белый светодиод с прямым напряжением от 3-х вольт до 3,8.

Поэтому лучше сделать расчёт по максимуму. При подключении допустим 4-х светодиодов последовательно, получаем напряжение 3.7х4=14.8 В, а ведь напряжение питания авто 12 вольт и светодиодов могут вообще не работать. Даже если их питать без резистора ограничителя тока.



При подключении 3-х мощных светодиодов на ток 0,35А рассчитываем номинал токоограничительного резитора по формуле (Uпит-Uпадled)/Iобщ, тогда (12В-3.7х3)/0.35=2.57 Ом, выбираем ближайший номинал резистора из стандартного ряда с запасом — 2.7 Ом. Мощность резистора расчитываем по формуле Pрез=IобщхUпад, тогда 0.35х0.9=0.315. Берём резистор мощностью 0.5Вт.

Аналогично проводим рассчёт количества светодиодов в группе при напряжении 24 В и любом другом. Наиболее распространенные напряжения питания светодиодов:
для белых, синих, зеленых, ультрафиолетовых – 3,5 В
для красных – 2-2,5 В
для инфракрасных – 1,2-1,9 В


Практически можно использовать несколько последовательно соединеных светодиодов с одним ограничивающим резистором при питании от 12 вольт, а можно каждый светодиод включать со своим резистором. Поэтому давайте рассмотрим два примера.

Свой резистор для каждого светодиода, и общий резистор на последовательную цепочку из 3-х светодиодов. Напряжение бортовой сети авто при заведенном двигателе 14,9 В, при выключенном — около 12,6 В. Светодиоды синие, прямое напряжение 3,3 В, номинальный ток 20мА (0,02А).

  • 1. Отдельный резистор. R=(14,9-3,3)/0,02=580 Ом, принимаем 560 Ом. Максимальный ток Imax=(14,9-3,3)/560=20,7 мА, минимальный ток Imin=(12,6-3,3)/560=16,6 мА. Мощность резистора P=(14,9-3,3)х0,0207=0,24 Вт, принимаем 0,25 Вт.
  • 2. Общий резистор. R=(14,9-3х3,3)/0,02=250 Ом, принимаем 240 Ом. Максимальный ток в цепи Imax=(14,9-3х3,3)/240=20,8 мА, минимальный ток Imin=(12,6-3х3,3)/240=11,3 мА. Мощность резистора P=(14,9-3х3,3)х0,0208=0,11 Вт, принимаем 0,125 Вт.

Изменение тока в цепи, а соответственно яркость светодиода, для режимов двигатель включен/выключен составляет:

1. Изменение в 20,7/16,6=1,257 раза или 25%, что будет почти незаметно,
2. Изменение в 20,8/11,3=1,841 раза или 45%, что конечно видно.


Округление номинала резистора в большую или меньшую сторону не существенно. При питании светодиода, за счет округления номинала резистора, фактический ток по сравнению с расчетным изменится всего на несколько процентов, что не принципиально.

Изменение прямого напряжения выразится в нескольких миливольтах. В любом случае помните: никогда не подключайте светодиоды к источнику напряжения без ограничительного резистора.
