Индикатор разряда аккумуляторной батареи

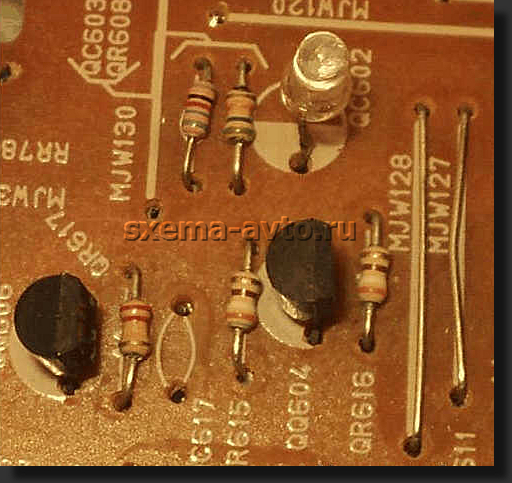

Снимок34

Этот индикатор собранный своими руками, во время вам сообщит о том, что аккумуляторная батарея разряжена. Большим плюсом в данной схеме является ее чёткость срабатывания. Проще говоря светодиод (сигнальный) загорается сразу без всяких там предупреждений и плавных переходов яркости.

Ещё основным достоинством является точный (заданный) порог срабатывания. Схема очень простая если собрана правильно, на исправных радиоэлементах работает сразу без всяких настроек.

авто

Единственная настройка это порог срабатывания, который настраивается резистором R2. Эта схема сделана специально для автомобильной аккумуляторной батареи.

Но данную схему можно немножко переделать и для аккумуляторов 6 вольт,для этого резисторы R1 и R2
должны быть по 10 кОМ, а R4 560-100 кОм.



Эту схему можно использовать и групповой системе, это когда к примеру одну схему собираем и настраиваем порог срабатывания на 10.5 вольт, другую собираем с порогом срабатывания 11 вольт, ну и так далее все зависит от вашей фантазии.



Комментариев: 4 “Индикатор разряда аккумуляторной батареи”

  1. Виталий Слотин:

    ..просто до безобразия)) спасибо

  2. Станислав:

    Мне нравиться простота этой схемы!
    А можно включить параллельно св. диоду, небольшое реле?

  3. Михаил:

    На схеме КТ 315, на плате какие угодно. Почему?
