Звуковой сигнализатор указателя поворота на ВАЗ-2110 своими руками

Снимок5

Одним из недостатков штатного указателя поворотов это очень тихая сигнализация его работы. Из-за этого часто забываешь его выключать, если не сработает автоматический отброс. Хотел поставить самодельную «пищалку» начал искать место и схему. Простенькую схему найти и спаять можно но надо еще подобрать и закрепить излучатель. И тут я решил поломать голову над тем, как приспособить для этого штатную систему
бортовой индикации. Она «пиликает» т.е. есть излучатель и генератор звука, осталось найти точку входа.
При изучении электрической схемы заметил, что в блоке индикации предусмотрена сигнализация непристегнутых ремней, но датчик штатно у меня не стоял (интересно у кого нибудть стоит?). Немного поэксперементировав нашел точку входа и нашел точку где взять сигнал индикации поворота. Обе точки оказались рядом, всего около 15см друг от друга. Блок индикации и кнопка аварийной сигнализации.



Звуковой сигнализатор

Из деталей ничего не надо, только кусок провода. Вот картинки подключения (сейчас уже не помню номеров выводов, можно посмотреть по электрической схеме к автомобилю(слепил минут за 15 все сразу заработало, поставил и больше не лазил )) :

Звуковой сигнализатор указателя поворота на ВАЗ-2110 своими руками

подержанные автомобили

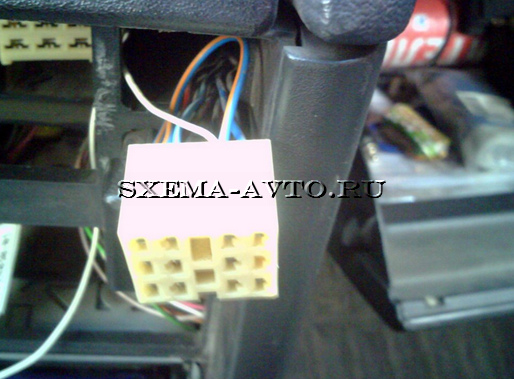

Это колодка бортовой системы индикации

Это колодка бортовой системы индикации

Это колодка кнопки аварийной сигнализации

А это все в сборе. Все соединено одним белым (тонким) проводком сразу под зажимы контактов.
