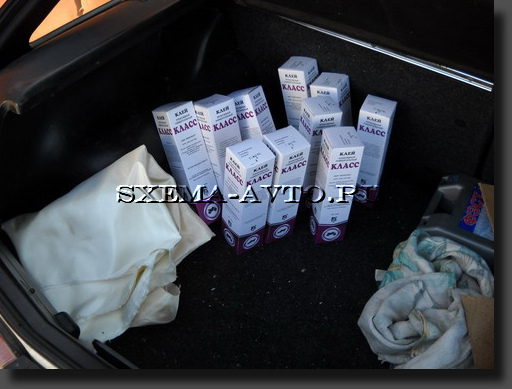

Как и у многих меломанов, у меня появилось желание установить сабвуфер в автомобиль. Но обычный коробчатой формы сабвуфер занимал почти четверть и без того маленького багажника Оды. Поэтому я решил строить корпус типа «Стелс». К тому же опыт работы со стеклотканью имелся. Закуплен основной материал — стеклоткань Т-13 и эпоксидный клей.

Делаем сабвуфер-стелс своими руками

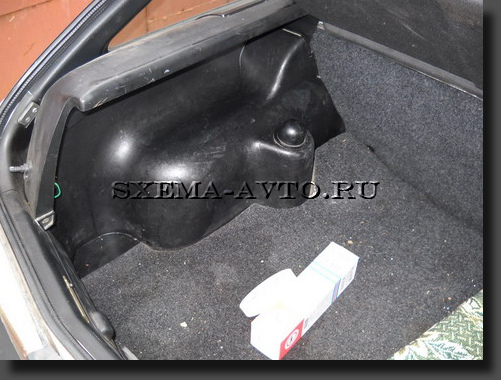

.Вот так выглядит левая ниша багажника, в которой планируется выклеивать корпус сабвуфера.

Делаем сабвуфер-стелс своими руками

Делаем сабвуфер-стелс своими руками

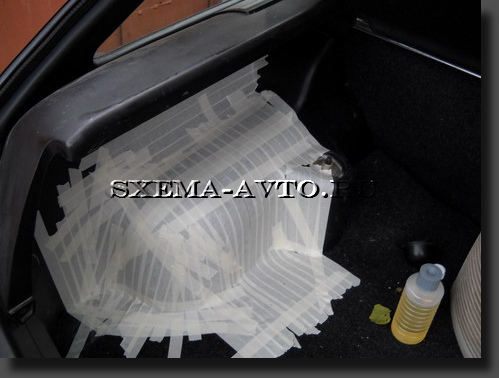

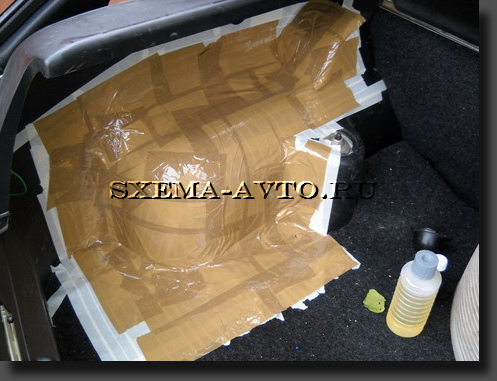

Для того, чтобы стеклоткань не прилипла ни к ковролину, ни к пластиковым панелям багажника, и при этом
легко отделилась от поверхности багажника, используем разделительный слой из двух видов скотча —
малярного и упаковочного.

Делаем сабвуфер-стелс своими руками

.

Делаем сабвуфер-стелс своими руками

.

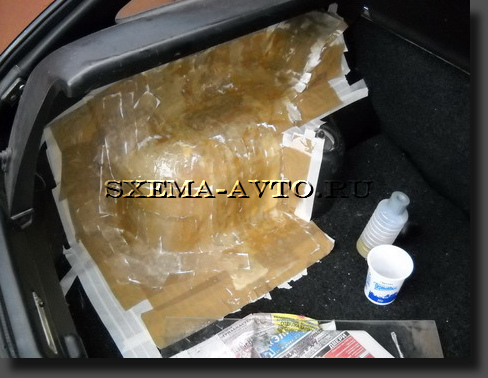

Выклейку корпуса производим узкими полосками стеклоткани, пропитанными эпоксидным клеем. Пропитку
лучшее всего выполнять на листе стекла. Клей разводиться в пропорциях 10:1 (10 частей смолы на 1 часть
отвердителя). В качестве емкостей для разведения клея использовались стаканчики из под сметаны, йогурта,
различные крышечки от бытовой химии и прочее.

Делаем сабвуфер-стелс своими руками

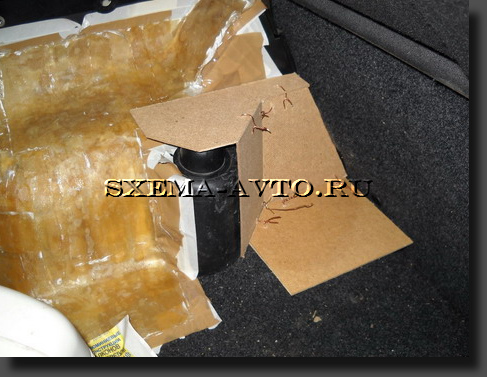

День 2-ой. Для экономии времени и материала, а также из-за неудобства работы, часть корпуса за стойкой
подвески выполнена из кусочков ДВП, стянутых между собой проволокой (временно).

Делаем сабвуфер-стелс своими руками

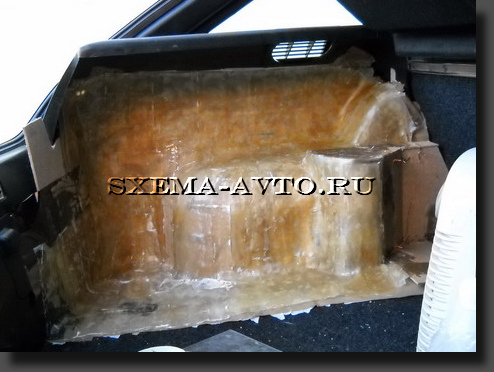

После 2-х дней работы по 4-5 часов получен такой результат, на который израсходованно 3 упаковки
эпоксидного клея по 280 гр. и примерно 2-3 кв.м. стеклоткани Т-13.

Делаем сабвуфер-стелс своими руками

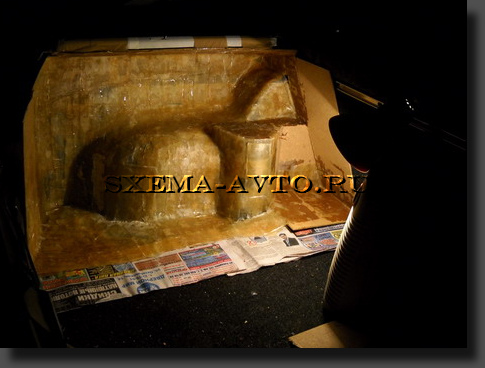

День 3-ий и 4-ый. Выклеил верхную часть корпуса, убрал часть проволоки, проклеил стыки кусочков ДВП.
Правую часть, прилегающую к сидению также сделал из ДВП, так как поверхность ровная. Заканчивал
работать уже в полной темноте, пришлось воспользоваться настольной лампой.

Делаем сабвуфер-стелс своими руками

День 5-ый. Выклеил левую часть, попутно увеличивая толщину нижней части корпуса. Опустошил еще две
упаковки клея.

Делаем сабвуфер-стелс своими руками

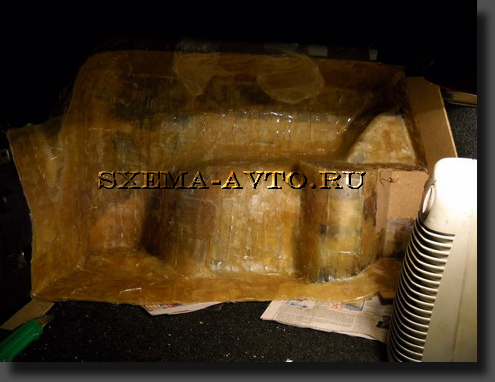

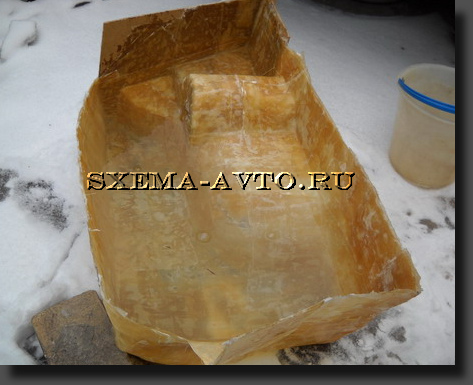

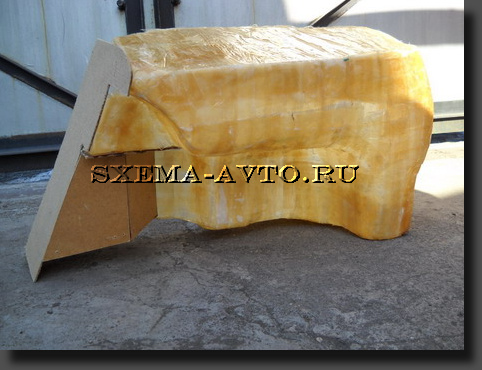

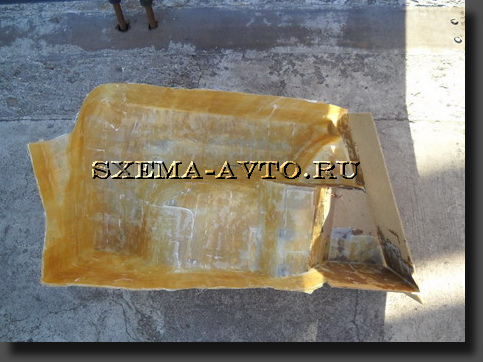

День 6-ой. Извлек выклеяный корпус из ниши. Отделение прошло с легкостью, лишнего ничего не отломано.
Также в этот день проклеял ту часть корпуса, которая образованна кусочками ДВП. Израсходовал еще одну
упаковку клея.

Делаем сабвуфер-стелс своими руками

.

Делаем сабвуфер-стелс своими руками

День 7-ой. Провел ориентировочные замеры объема. Измерения проводил водой, налив до краев, точнее до
края верхней части корпуса. Получилось 20 литров. При этом вода даже не закрыла выступающий
полуцилинд. Поэтому можно ожидать в конечном итоге объема в 30 и больше литров. В качестве кандидата
на роль сабвуфера вижу динамическую головку Hertz DS250. По рекомендациям журнала «Автозвук» ему
необходим закрытый ящик в 23-28 литров.

Делаем сабвуфер-стелс своими руками

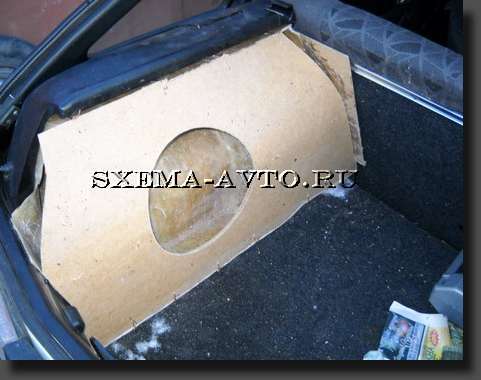

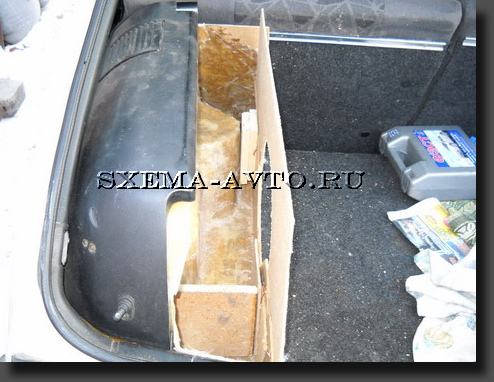

День 8-ой. Обрезал неровные края у стеклопластиковой скорлупы. Из ДВП вырезал переднюю панель
сабвуфера. Нижнюю часть передней панели закрепил отрезками проволоки. Передняя часть планируется
быть изогнутой выше середины отверстия под динамик

Делаем сабвуфер-стелс своими руками

Для того, чтобы нижняя часть передней панели не прогибалась подложил еще один кусок ДВП до середины
отверстия и сделал из кусочков ДСП/дерева подпорки.

Делаем сабвуфер-стелс своими руками

Вот так выглядит изогнутой передняя панель корпуса сабвуфера. Верхнюю часть тоже закрепил проволокой.

Делаем сабвуфер-стелс своими руками

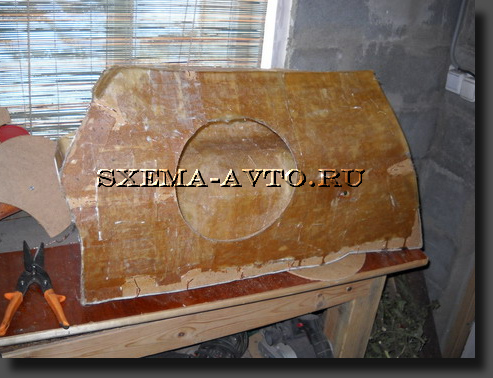

Необходимую прочность и толщину передней панели набираем стеклотканью.

Делаем сабвуфер-стелс своими руками

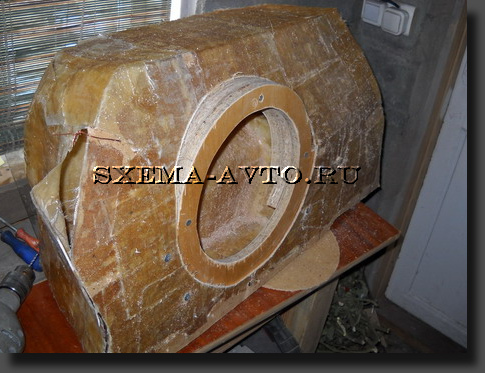

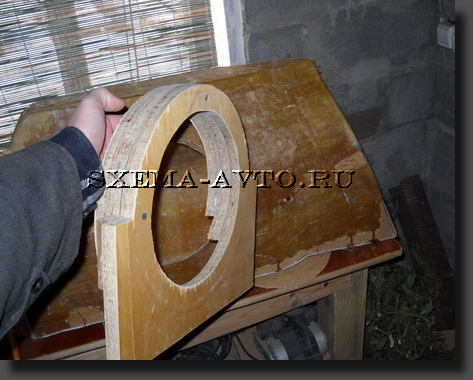

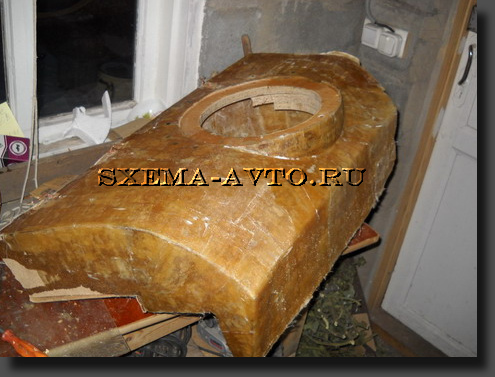

День 9-ый. Для крепления динамика изготовил опорное кольцо из 3-х слоев ДСП, которое на клею и
саморезах закреплено на передней панели.

Делаем сабвуфер-стелс своими руками

.

Делаем сабвуфер-стелс своими руками

Для укрепления и для исключения зазоров между кольцом и передней панелью проклеяно в несколько слоев
стеклоткани.

Делаем сабвуфер-стелс своими руками

День 10-ый. Измерил объем корпуса — получилось примерно 27 литров. Заказал динамик Hertz DS-250, жду
когда приедет. Для примерки поставил Seas H1209 (этот динамик ждет своей участи — оказаться в домашнем
сабе).

Делаем сабвуфер-стелс своими руками

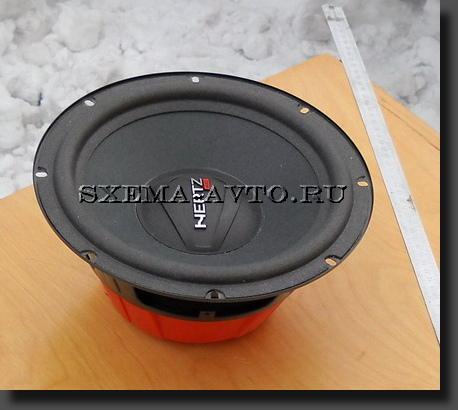

Приехал мой заказанный сабвуфер Hertz DS250. Проект продолжается.

Делаем сабвуфер-стелс своими руками

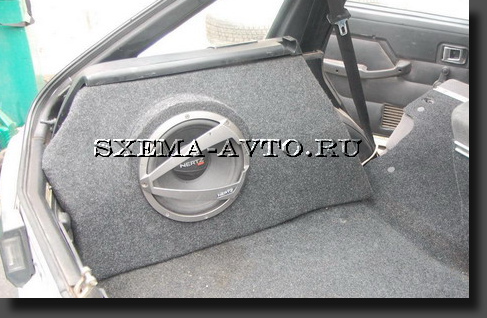

Заключительным этапом изготовления сабвуфера явилась обклейка карпетом. На весь корпус ушло примерно
1 п.м. карпета и 3 тюбика клея «Момент».

Делаем сабвуфер-стелс своими руками

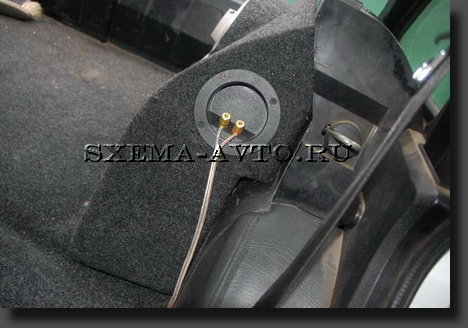

В торце корпуса сабвуфера, прилегающему к сидению, было вырезанно отверстие, в котором установлен
акустический винтовой терминал для быстрого подключения/отключения в случае необходимости.

Делаем сабвуфер-стелс своими руками

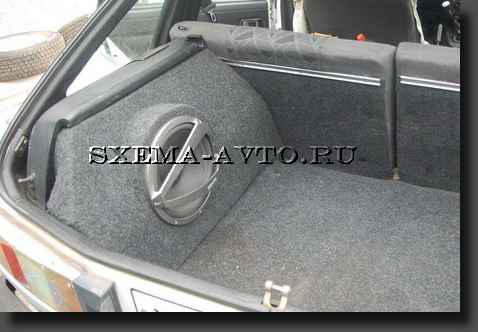

С сабвуфером-стелсом объем багажника значительно освободился.
