Делаем подсветку внутренних ручек своими руками

Делаем подсветку внутренних ручек

Часто читал и видел некоторые фотки посветок дверных внутренних ручек.  В живую не видел, а очень захотелось…Чтобы не откладывать в «долгий ящик» встречу с прекрасным, и нежилая переплачивать за б/ушные ручки с подсветкой, решил их подсветить сам.

Делаем подсветку внутренних ручек
В качестве света был выбран светодиод. Но вот столкнулся с тем, что красных нужного оттенка в продаже нет. В БМВ вся подсветка кораллово-красная. Диоды же, мне попадавшиеся, были либо рубиново-красные(как звёзды кремля) либо почти оранжевые. Золотой середины небыло(может плохо искал…), поэтому пошёл на хитрость. Я использовал диоды белого света …

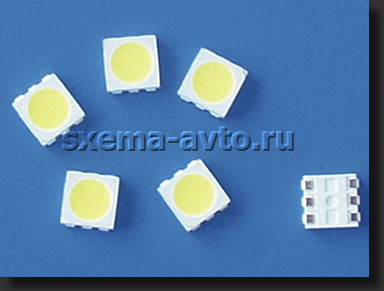

Купил обычные SMD 5060 плоские диоды белого тёплого цвета (были ещё, холодного и белолунного) на 3 вольта.

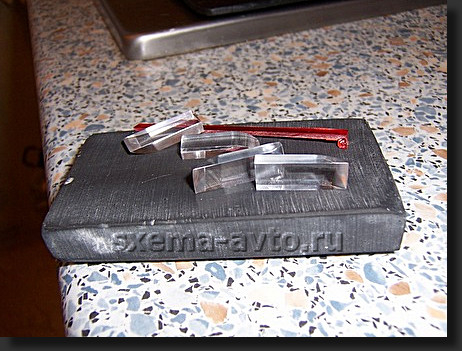

Из 4мм оргстекла вырезал световоды и отполировал их со всех сторон. А для получения нужного оттенка использовал светофильтр из красного оргстекла, которое впоследствии также отполировав, установил между диодом и световодом.

Делаем подсветку внутренних ручек

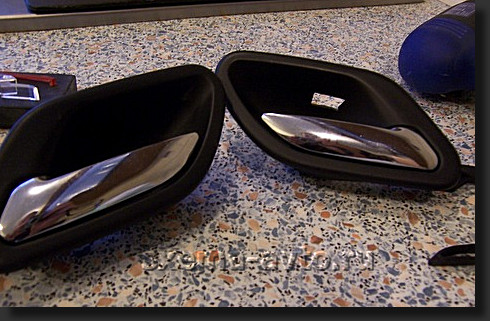

Далее, в ручках ножём были вырезаны квадратные отверстия.

Делаем подсветку внутренних ручек своими руками

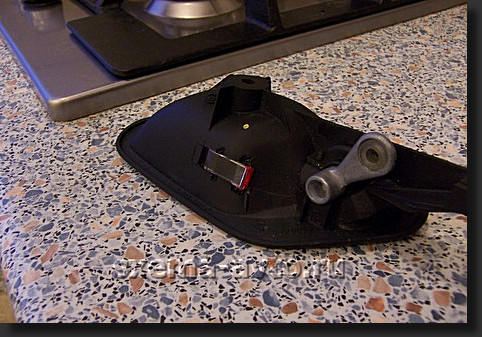

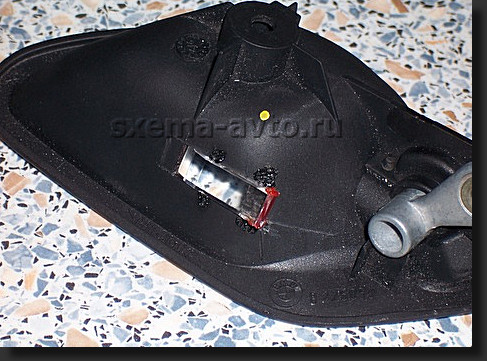

В отверстия плотно вошли световоды. К торцу каждого подпаял светофильтр из красной полоски.

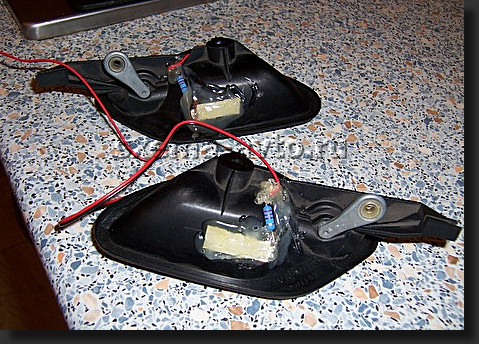

Приставив к светофильтру светодиод с пропаяными проводами и сопротивлением, залил всё хозяйство термоклеем из пистолета.

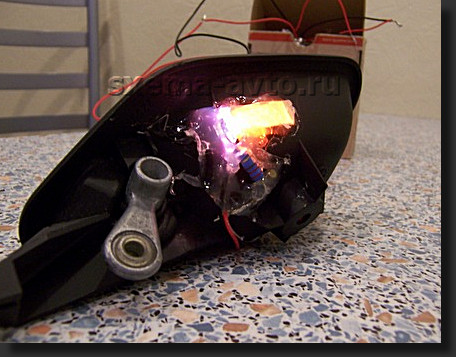

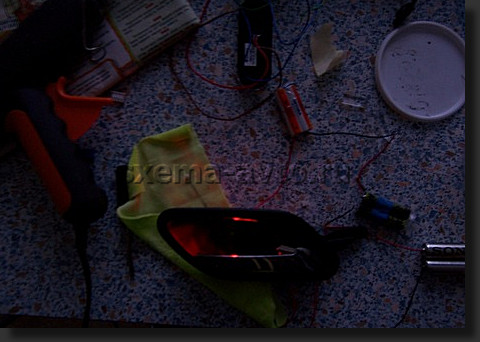

Подключил ко всем имеющимся в доме батарейкам(набралось 9 вольт)


И довольный результатом, пошёл устанавливать ручки в машину.

Вот так они светят на своём месте. Как видно, цветовой тон нисколько не отличается от родной подсветки. Единственный минус — это большая чем хотелось, яркость света. Но думаю,матированием мелкой наждачкой можно добится понижения яркости освещаемого участка и более равномерного пучка света.

Ну и как обычно несмог найти спокойствия,поэтому через 2 дня полностью переделал подсветку. Удалил старые световоды со скошенными углами. Вырезал новые в 2 раза длиннее и отполировал всего одну грань, ту куда прикладывается диод.

Вот так это выглядит сегодня.
