Адаптеры K-L-LINE своими руками

i (1)

Предлагаемый Вашему вниманию адаптер, несмотря на кажущуюся сложность, прост в изготовлении и порадует Вас безупречной  работой без проблем и без сбоев. Данный вариант (сборки от Shuriken) работает у меня в тяжелейших боевых условиях уже на протяжении более 3-х лет. Данную схему можно настойчиво рекомендовать для повторения, если планируется интенсивное профессиональное использование..

Адаптеры K-L-LINE своими руками

k-l-line своими рукамиДля увеличении схемы щелкните по уменьшенной копии.



          Схема принципиальная.

           Плата в формате Eagle под SMD элементы.

           Плата в формате Eagle под DIP элементы.


Несколько схем KL-Line (с) Олег Братков

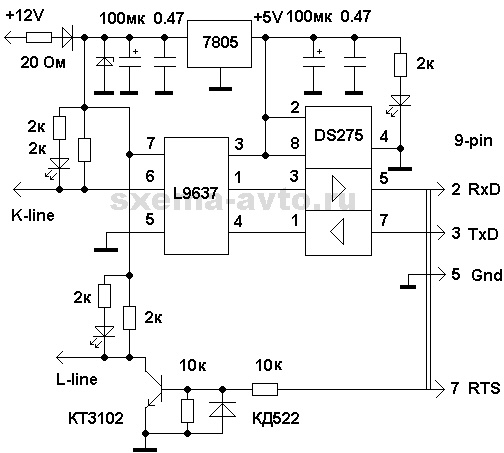

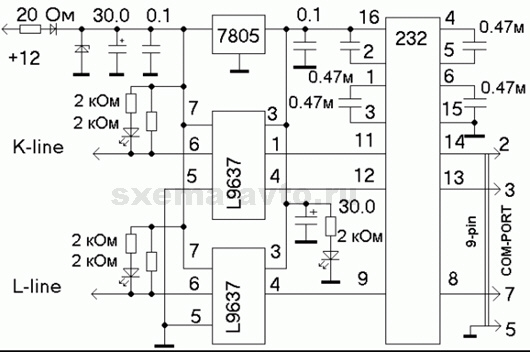

Данная схема, предоставлена для публикации Олегом Братковым из Пятигорска. Особенностью схемы является исключение довольно «нежной» микросхемы МС33199 и использование L9637 (или аналогов), применяемых в иммобилизаторах ВАЗ АПС4/6. И еще одна разработка Олега, на «продвинутых» микросхемах DS275 и L9637. Нетрудно заметить, что легким движением эту схему можно превратить в K-Line.

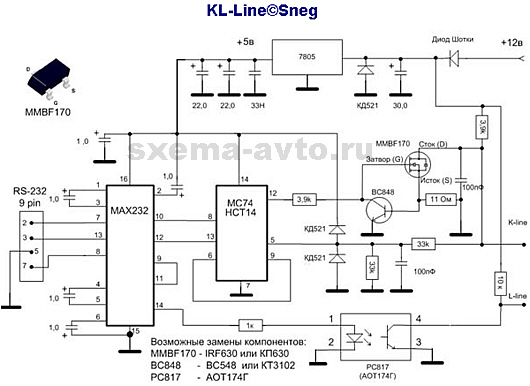

Адаптер на МАХ232 и 74HST14

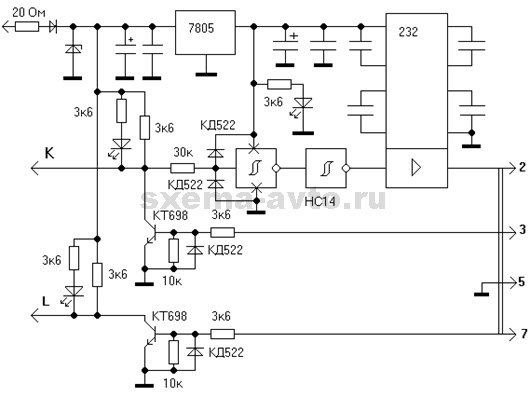

Следующий оптически изолированный адаптер K-L-Line от Олега Браткова предназначен скорее для «гурманов». Далее — текст автора.

Левая часть подключается к автомобилю, питание 12 вольт от бортовой сети 12 вольт. Правая часть подключается соответственно к СОМ-порту. Питание 12 вольт можно взять от блока питания 220/12 вольт. Я поместил адаптер во внутрь системного блока, питание 12 вольт от БП компьютера. Разъём вывел на переднюю панель на заглушку для 3.5 дюймового дисковода. Настройка простая. Смотрим осциллографом на коллекторе транзистора оптрона сигнал. Если завален, затянут передний фронт импульсов — надо увеличить ток через светодиод оптрона, то есть уменьшить сопротивление ограничивающего резистора. Для 4N25 нужно около 10 мА. Если завален задний фронт — уменьшить сопротивление подтягивающего резистора коллектора. У меня получилось при указанных номиналах. Между базой и эмитером транзистора оптрона 4N25 ставится шунтирующий резистор 500 кОм — 1 Мом.



Данный адаптер KL-line, по сути, скомпонован из двух схем. Первая — канал К-line, полностью повторяет схему адаптера KR-2 НПП НТС первых выпусков, для подключения к ЭБУ всех отечественных автомобилей, включая Январь 4 и GM (без переключателя). Другая схема взята с  http://orlovdv.narod.ru/COMport.html, разработанная как схема KL-line. В схеме НПП НТС отсутствует линия L необходимая для диагностики некоторых иномарок, во второй схеме, для подключения к блокам GM и Январь 4, требуется менять подтягивающий резистор. Так же в данной схеме предусмотрена защита L-line от короткого замыкания. Еще одно преимущество данной схемы в том, что в ней не используется микросхема MC33199, существующая только в планарном корпусе.

При монтаже адаптера крайне желательно использовать комплектующие зарубежного производства.

ВНИМАНИЕ!!! При использовании аналогов транзистора MMBF170, возможны сбои при программировании контроллеров Микас 7.1.
